Описание
«A-Line DDM-1» – многоканальные модульные комплексы сбора и обработки АЭ информации распределённого типа с последовательным высокоскоростным цифровым каналом передачи данных. Оборудование внесено в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданным Федеральным агентством по техническому регулированию и метрологии.
АЭ комплексы данной серии состоят из центрального компьютера (блок сбора и обработки данных) и нескольких измерительных линий, объединяющих последовательно соединенные модули сбора и обработки АЭ информации (модули АЭ). Усиление АЭ сигналов, фильтрация, оцифровка, регистрация, последующая цифровая обработка и определение параметров АЭ производится в модуле АЭ, который располагается рядом с ПАЭ непосредственно на объекте контроля.
-
Состав

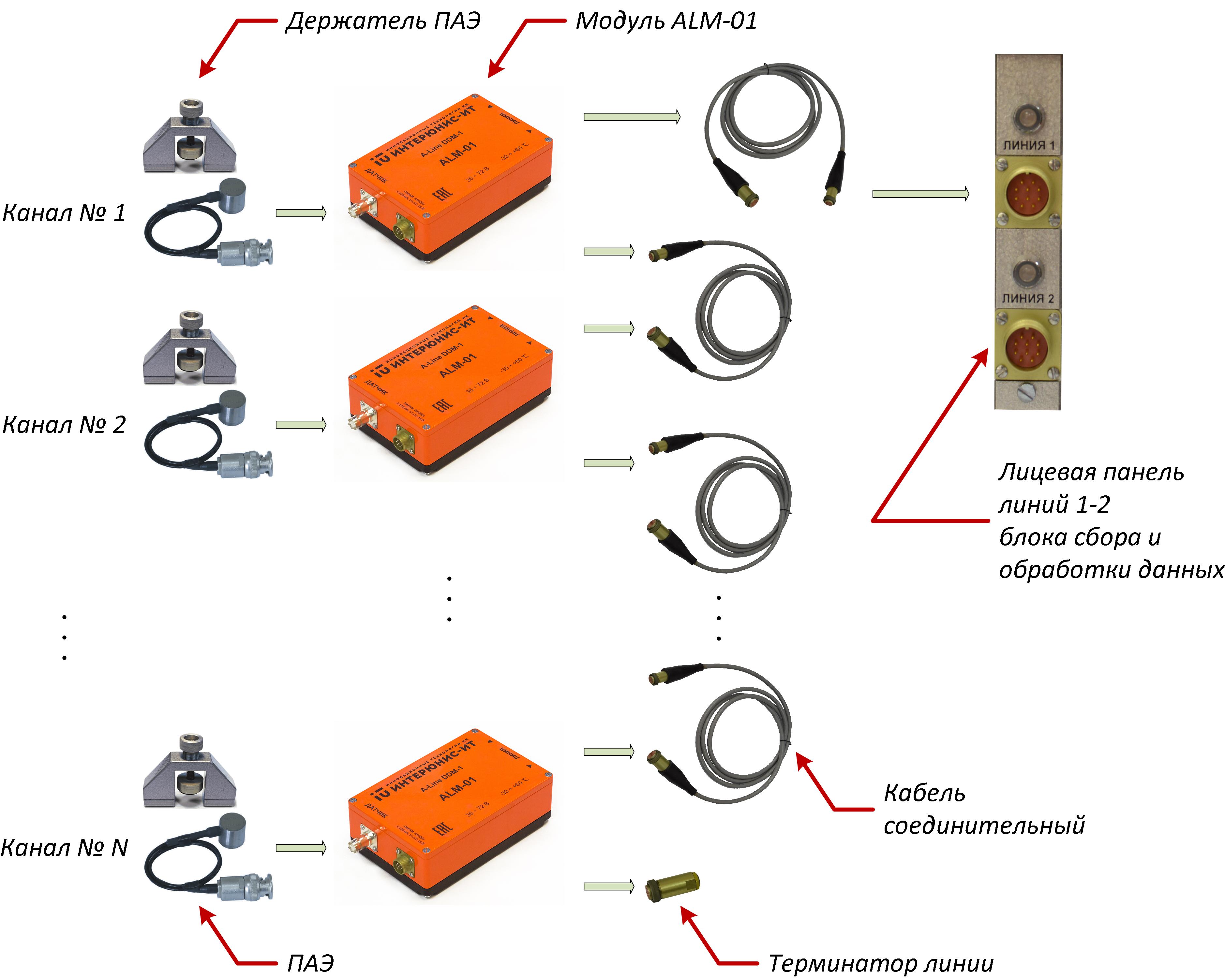

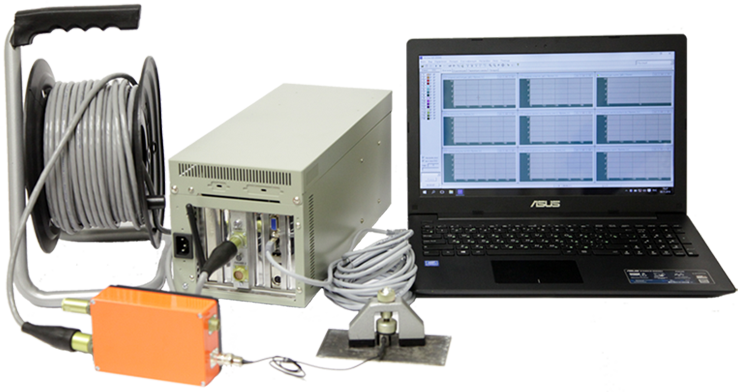

Схема подключения акустико-эмиссионного комплекса «A-Line DDM-1»В базовую комплектацию комплекса входят:
- Блок сбора и обработки данных в исполнении Ethernet Box
- Модуль ALM-01 с магнитным держателем
- Преобразователь акустической эмиссии GT200
- Магнитный держатель ПАЭ
- Кабель типа UTP (70 м и 30 м) на катушке
- Терминатор линии (концевая заглушка)
- Ноутбук
- Программное обеспечение и руководство пользователя
- Паспорт, Свидетельство о поверке

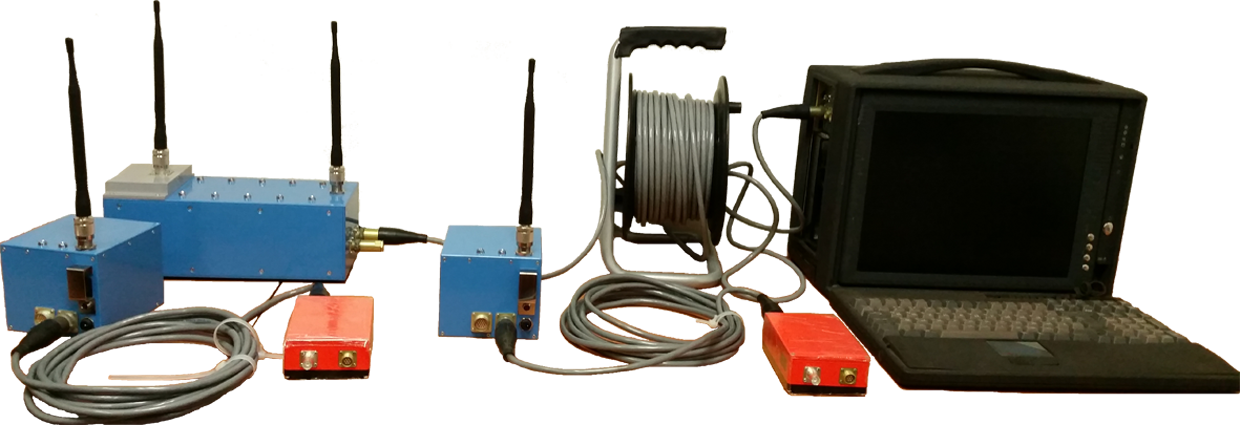

Оборудование беспроводной связи для акустико-эмиссионного измерительного комплекса «A-Line DDM-1»
Комплект оборудования беспроводной связи состоит из центральной приемо-передающей станции (ЦППС), приемо-передающих станций (ППС), набора антенн, кабелей для передачи данных и программного обеспечения.
-
Характеристики
Основные характеристики комплекса
Общие параметрыИнтерфейс передачи данных блоков сбора и обработки данных 1Ethernet, Wi-FiИзмерительные каналы Разрядность АЦП, бит14Максимальная частота преобразования АЦП, МГц1Номинальный диапазон рабочих частот, кГцот 30 до 500Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % ±10 Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ от -3 до +1 Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более 28 Максимальная измеряемая амплитуда импульса АЭ, дБ 98 Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее 60 Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ ±1 Диапазон установки порога регистрации импульса АЭ, дБ от -10 до 108 Минимальная измеряемая длительность импульса АЭ, мкс, не более 1 Максимальная измеряемая длительность импульса АЭ, мкс, не менее 65 000 Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс ±(1,5 + 0,0001·D) Минимальное регистрируемое число выбросов в импульсе АЭ, шт. 1 Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее 32000 Дискретность времени регистрации импульса АЭ, мкс 1 ЭлектропитаниеПитание от сети переменного тока:
- напряжение, В
- частота, Гц
от 90 до 264
от 47 до 63Максимальная мощность, потребляемая от сети переменного тока, кВт, не более5
Блоки сбора и обработки данных
Общие параметрыМаксимальное количество модулей «ALM» в линии, шт.16Максимальная длина одной линии, м 1600 Электропитание Питание от сети переменного тока:
- напряжение, В
- частота, Гц
от 90 до 264
от 47 до 63Условия эксплуатацииРабочие условия измерений:
- температура окружающего воздуха 2, °Сот +5 до +40
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций
Характеристики модулей цифровой обработки и передачи параметров акустической эмиссии «ALM-01» приведены в разделе "Комплектующие" -
Применение
Назначение
- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.

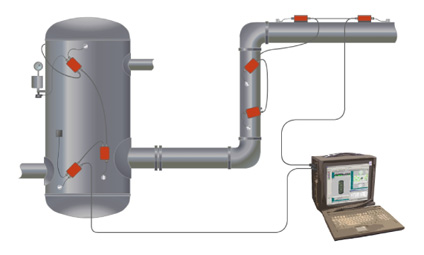

a. b. Примеры применения системы A-Line DDM-1:

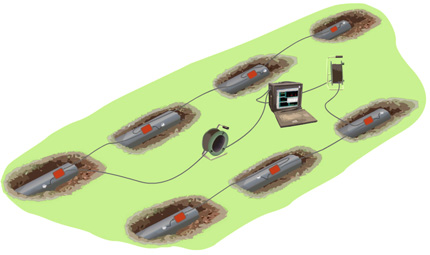

a) протяженные линейные или объемные объекты;

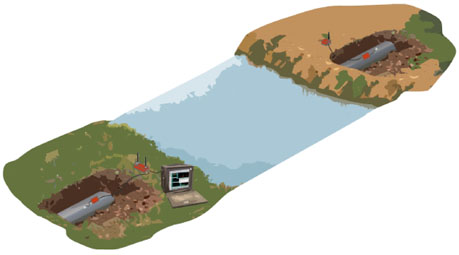

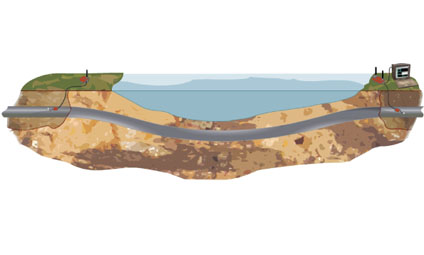

б) объекты с труднодоступными и недоступными участками
«A-Line DDM-1» – многоканальные модульные комплексы сбора и обработки АЭ информации распределённого типа с последовательным высокоскоростным цифровым каналом передачи данных. Оборудование внесено в реестр средств измерений Российской Федерации, что подтверждено Свидетельством об утверждении типа средств изменений, выданным Федеральным агентством по техническому регулированию и метрологии.
АЭ комплексы данной серии состоят из центрального компьютера (блок сбора и обработки данных) и нескольких измерительных линий, объединяющих последовательно соединенные модули сбора и обработки АЭ информации (модули АЭ). Усиление АЭ сигналов, фильтрация, оцифровка, регистрация, последующая цифровая обработка и определение параметров АЭ производится в модуле АЭ, который располагается рядом с ПАЭ непосредственно на объекте контроля.
Схема подключения акустико-эмиссионного комплекса «A-Line DDM-1»
В базовую комплектацию комплекса входят:
- Блок сбора и обработки данных в исполнении Ethernet Box
- Модуль ALM-01 с магнитным держателем
- Преобразователь акустической эмиссии GT200
- Магнитный держатель ПАЭ
- Кабель типа UTP (70 м и 30 м) на катушке
- Терминатор линии (концевая заглушка)
- Ноутбук
- Программное обеспечение и руководство пользователя
- Паспорт, Свидетельство о поверке
Оборудование беспроводной связи для акустико-эмиссионного измерительного комплекса «A-Line DDM-1»
Комплект оборудования беспроводной связи состоит из центральной приемо-передающей станции (ЦППС), приемо-передающих станций (ППС), набора антенн, кабелей для передачи данных и программного обеспечения.
Основные характеристики комплекса
Общие параметры |
|
Интерфейс передачи данных блоков сбора и обработки данных 1 |
Ethernet, Wi-Fi |
Измерительные каналы | |
Разрядность АЦП, бит |
14 |
Максимальная частота преобразования АЦП, МГц |
1 |
Номинальный диапазон рабочих частот, кГц |
от 30 до 500 |
Допускаемое отклонение граничных частот номинального диапазона рабочих частот, % | ±10 |
Неравномерность амплитудно-частотной характеристики (АЧХ) в номинальном диапазоне рабочих частот, дБ | от -3 до +1 |
Уровень собственных пиковых шумов, приведенных ко входу измерительного канала (в диапазоне частот от 30 до 500 кГц), дБ, не более | 28 |
Максимальная измеряемая амплитуда импульса АЭ, дБ | 98 |
Динамический диапазон измерения амплитуды импульса АЭ, дБ, не менее | 60 |
Пределы допускаемой абсолютной погрешности измерения амплитуды импульса АЭ (на среднегеометрической частоте), дБ | ±1 |
Диапазон установки порога регистрации импульса АЭ, дБ | от -10 до 108 |
Минимальная измеряемая длительность импульса АЭ, мкс, не более | 1 |
Максимальная измеряемая длительность импульса АЭ, мкс, не менее | 65 000 |
Пределы допускаемой абсолютной погрешности измерения длительности импульса АЭ (D), мкс | ±(1,5 + 0,0001·D) |
Минимальное регистрируемое число выбросов в импульсе АЭ, шт. | 1 |
Максимальное регистрируемое число выбросов в импульсе АЭ, шт., не менее | 32000 |
Дискретность времени регистрации импульса АЭ, мкс | 1 |
Электропитание |
|
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
Максимальная мощность, потребляемая от сети переменного тока, кВт, не более |
5 |
Блоки сбора и обработки данных
Общие параметры |
|
Максимальное количество модулей «ALM» в линии, шт. |
16 |
Максимальная длина одной линии, м | 1600 |
Электропитание | |
Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 90 до 264 от 47 до 63 |
Условия эксплуатации |
|
Рабочие условия измерений: - температура окружающего воздуха 2, °С |
от +5 до +40 |
1 - только для исполнения Ethernet Box и Ethernet Box XL
2 – кроме ноутбука в составе комплекса: температурные характеристики ноутбука – в соответствии с данными его производителя
* - для всех модификаций
Характеристики модулей цифровой обработки и передачи параметров акустической эмиссии «ALM-01» приведены в разделе "Комплектующие"
Назначение
- Неразрушающий контроль методом акустической эмиссии без вывода из эксплуатации магистральных, промысловых и технологических трубопроводов, сосудов давления, резервуаров, котлов, буровых вышек, кранов, мостов и других объектов.
- Выявление зарождений и развития трещин.
- Поиск мест коррозии, течи, зон с повышенным уровнем напряжения.
- Определение координат и оценка параметров дефектов.
- Отслеживание различных технологических процессов и оценка технического состояния ответственных крупногабаритных конструкций, протяженных или особо опасных объектов в режиме реального времени.
a. | |
b. | |
Примеры применения системы A-Line DDM-1: |
