Комплектующие

Главная>Продукция >Комплектующие
  • Блок сбора и обработки данных

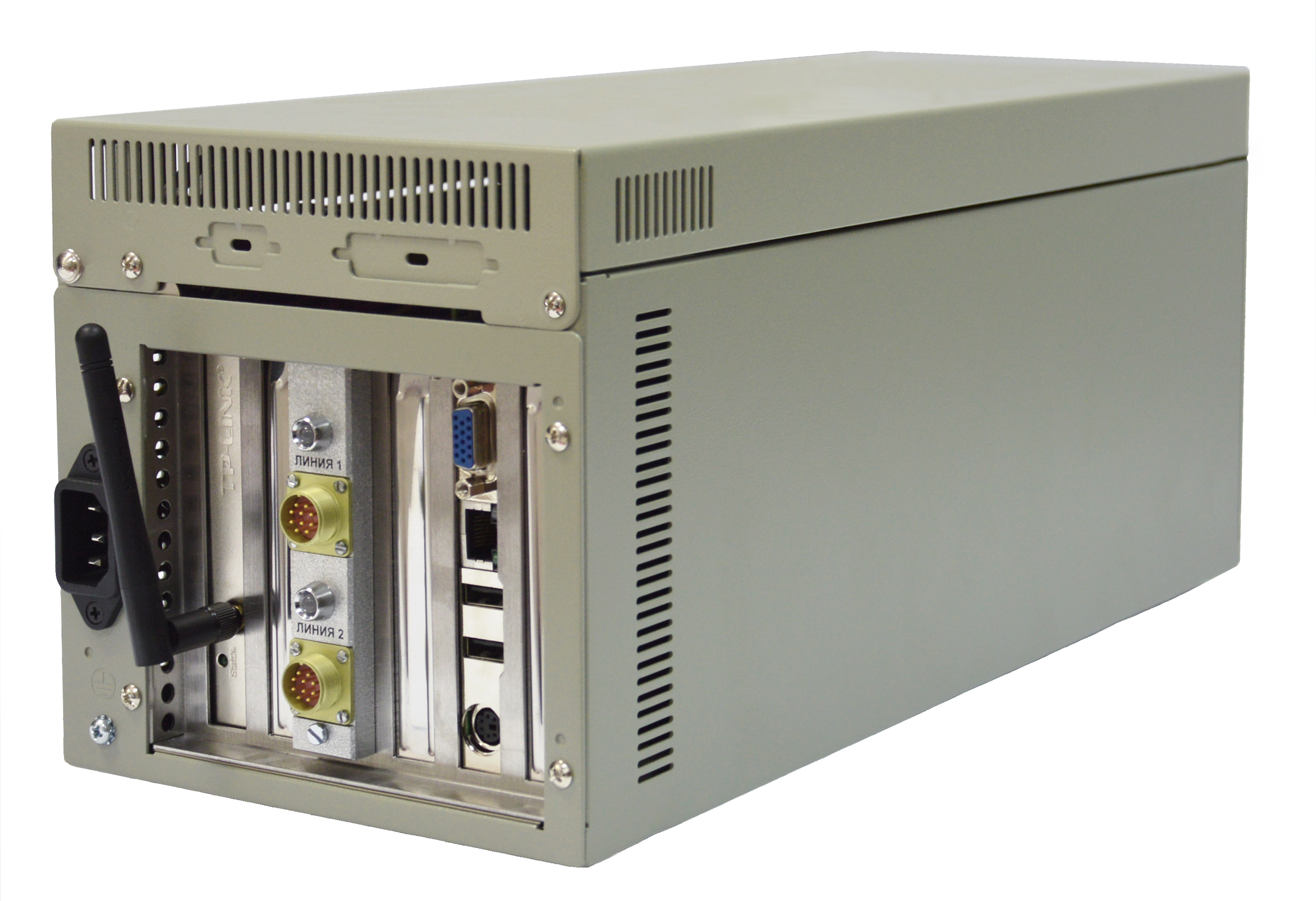

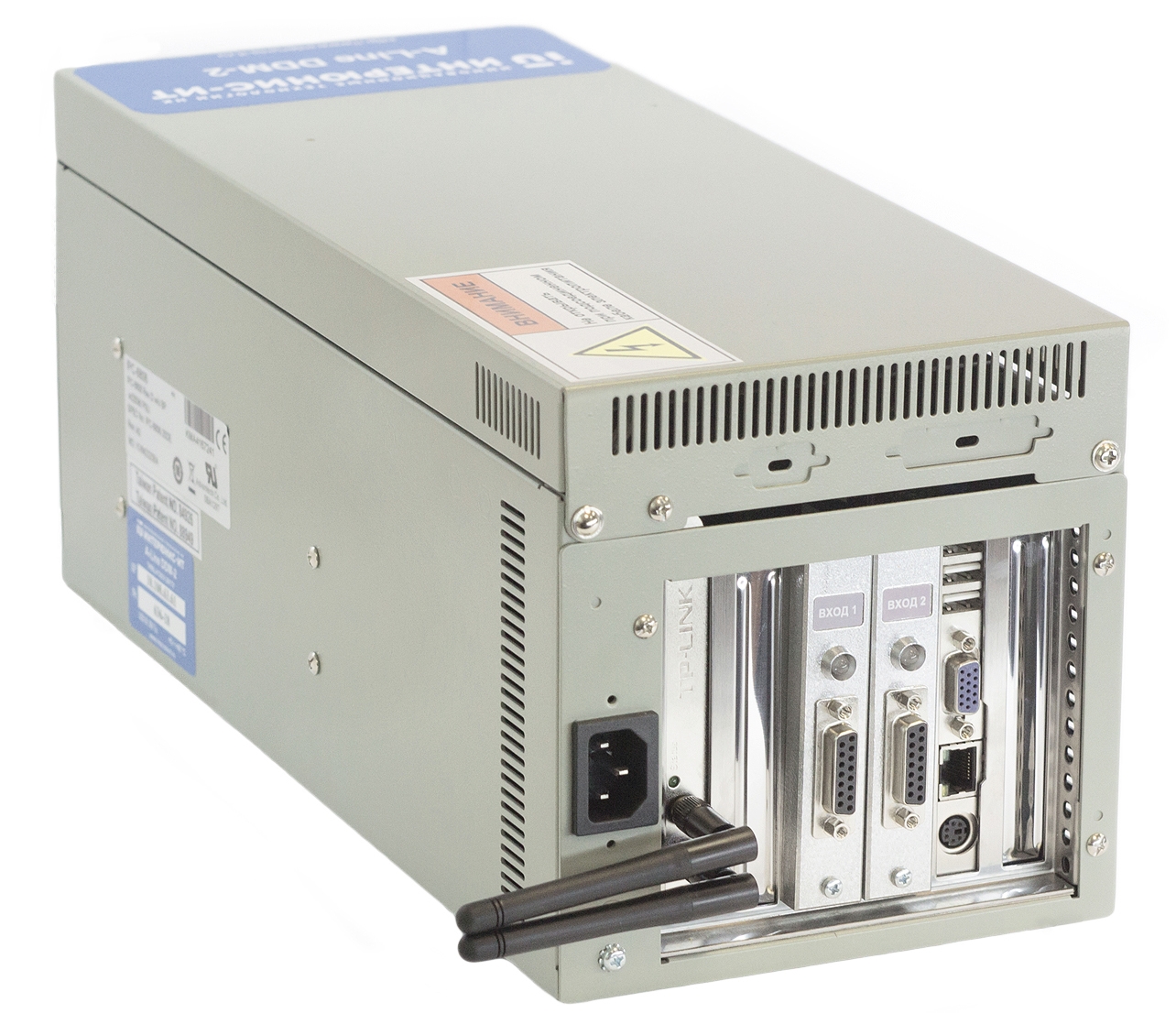

    Ethernet Box




    Портативный АЭ комплекс сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначен для совместного использования с любыми компьютерами (ноутбуками)
    Максимальное количество каналов
    - A-Line PCI-1
    - A-Line DDM-1
    - A-Line DDM-2
    - A-Line DS

    16
    32
    40
    16
    Габаритные размеры
    166 х 170 х 393 мм
    Масса блока с максимальным количеством каналов
    - A-Line PCI-1, DS
    - A-Line DDM-1, DDM-2

    10 кг
    11 кг
    Питание комплекса
    ~220В ± 5%, 50 ± 1 Гц
    Максимальная потребляемая мощность
    450 Вт
    Диапазон рабочих температур

     5 ÷ 40 °C

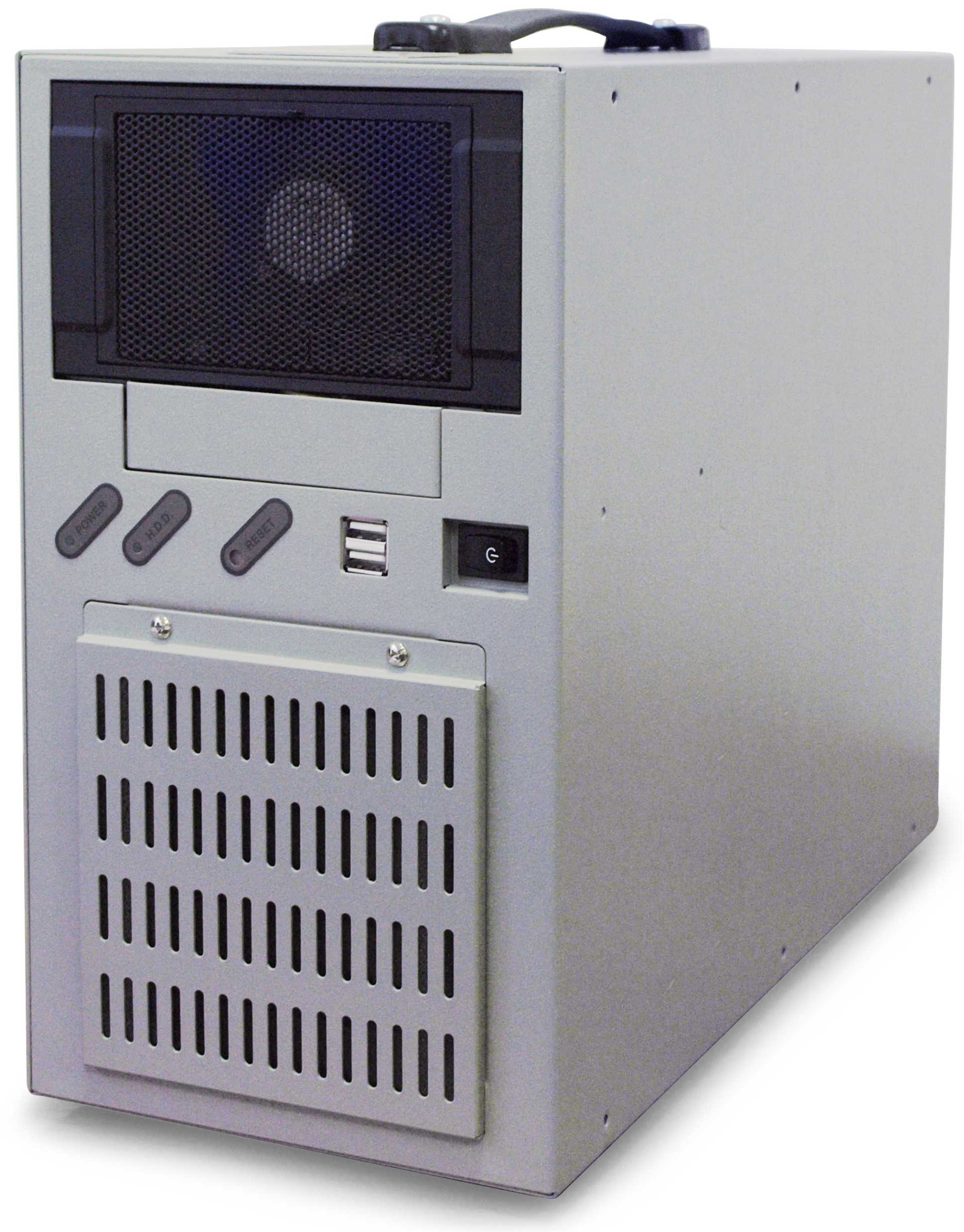

    Ethernet Box XL

    Портативный АЭ комплекс сбора данных в корпусе увеличенных размеров с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначен для совместного использования с любыми компьютерами (ноутбуками)

    Максимальное количество каналов
    - A-Line PCI-1
    - A-Line DDM-1
    - A-Line DDM-2
    - A-Line DS

    40
    64
    80
    32
    Габаритные размеры
    173 х 315 х 410 мм
    Масса блока с максимальным количеством каналов
    - A-Line PCI-1, DS
    - A-Line DDM-1, DDM-2

    12,5 кг
    15 кг
    Питание комплекса
    ~220В ± 5%, 50 ± 1 Гц
    Максимальная потребляемая мощность
    550 Вт
    Диапазон рабочих температур
    5 ÷ 40 °C

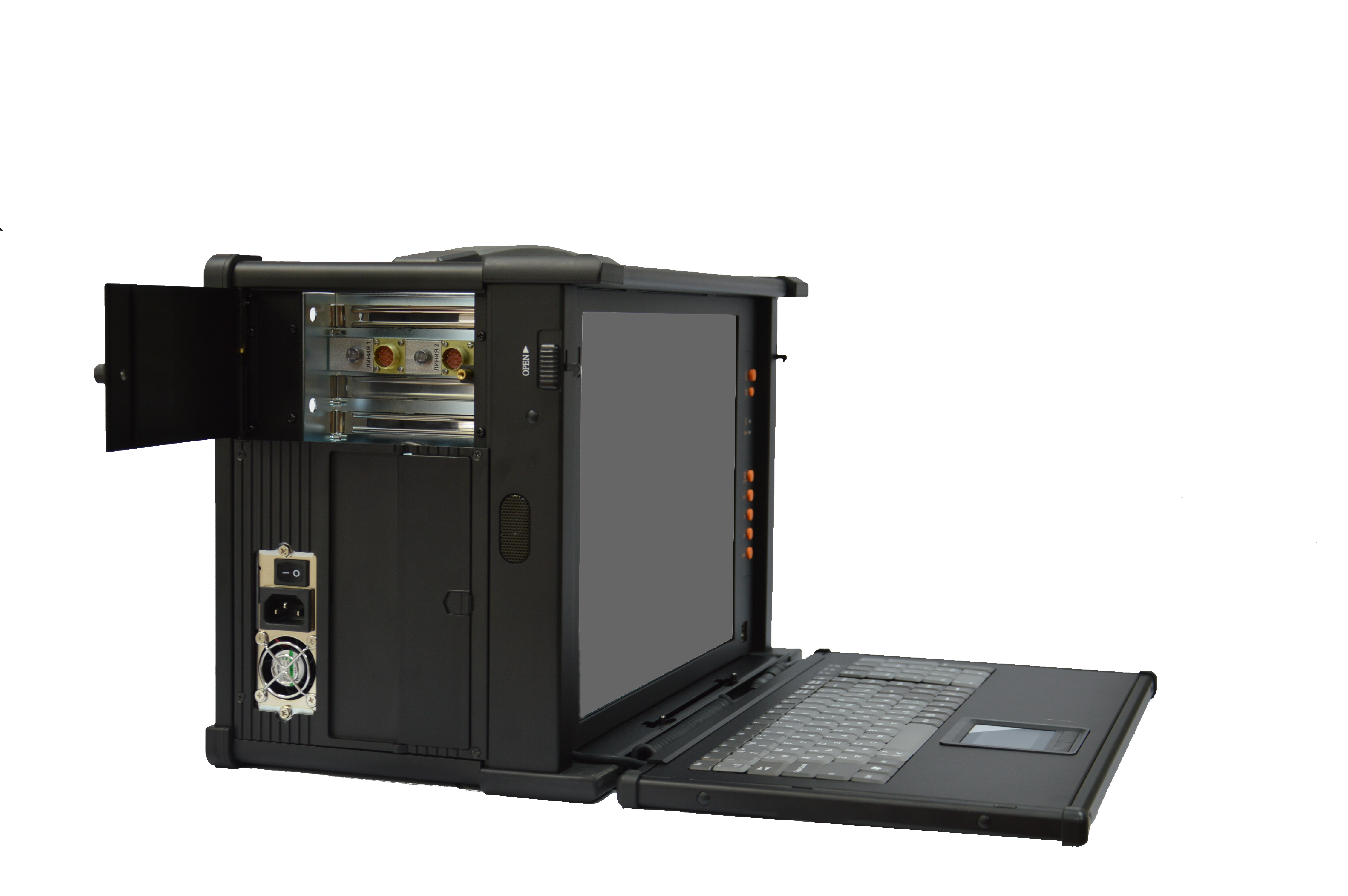

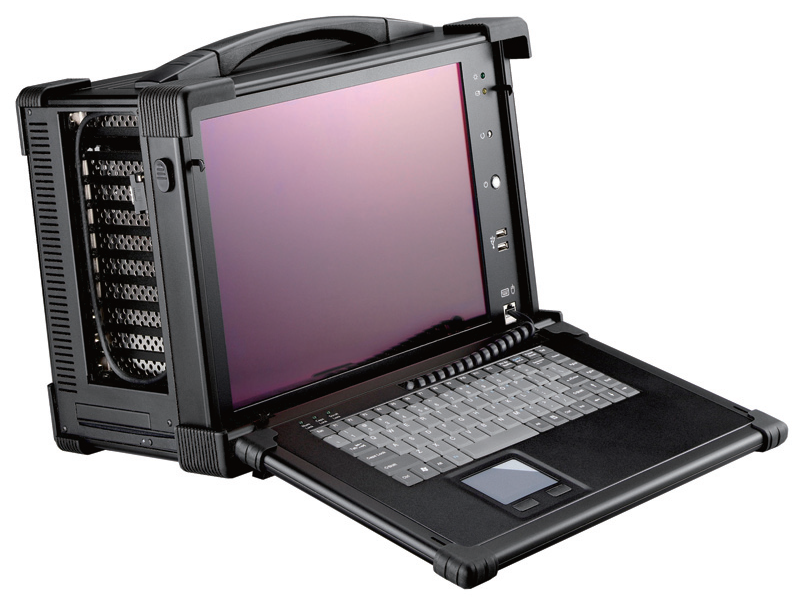

    Portable




    Компактный переносной АЭ комплекс в индустриальном компьютере, предназначенный для измерений в полевых условиях
    Максимальное количество каналов
    - A-Line PCI-1
    - A-Line DDM-1
    - A-Line DDM-2
    - A-Line DS

    24
    32
    40
    16
    Габаритные размеры
    437 х 290 х 234 мм
    Масса блока с максимальным количеством каналов
    - A-Line PCI-1, DS
    - A-Line DDM-1, DDM-2

    15 кг
    16 кг
    Питание комплекса
    ~220В ± 5%, 50 ± 1 Гц
    Максимальная потребляемая мощность
    550 Вт
    Диапазон рабочих температур
    5 ÷ 40 °C
    Portable XL

    Компактный переносной АЭ комплекс в индустриальном компьютере увеличенных размеров, предназначенный для измерений в полевых условиях

    Максимальное количество каналов
    (в стандартном исполнении)
    - A-Line PCI-1
    - A-Line DDM-1
    - A-Line DDM-2
    - A-Line DS

    40
    64
    80
    32
    Габаритные размеры
    497 х 305 х 226 мм
    Масса блока с максимальным количеством каналов
    - A-Line PCI-1, DS
    - A-Line DDM-1, DDM-2

    16 кг
    18 кг
    Питание комплекса
    ~220В ± 5%, 50 ± 1 Гц
    Максимальная потребляемая мощность
    1000 Вт
    Диапазон рабочих температур
    5 ÷ 40 °C

  • Модули, разветвители и предусилители

    Для комплексов A-Line PCI-1

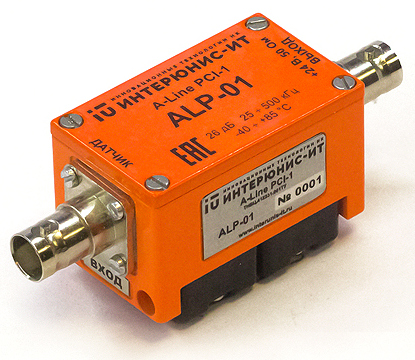

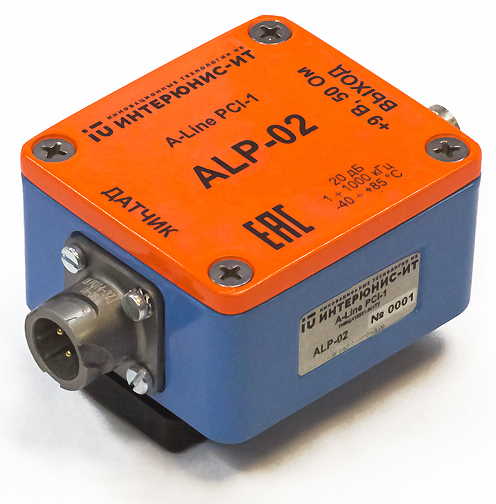

    Предусилители сигналов акустической эмиссии семейства «ALP»

    Для комплексов A-Line PCI-1
    Общие параметры
    Диапазон входного сигнала, В: ±0,1
    Коэффициент усиления, дБ:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    26
    20
    20
    20
    Полоса пропускания, кГц:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    от 25 до 500
    от 1 до 650
    от 1 до 650
    от 1 до 650
    Ослабление сигнала за пределами полосы пропускания, дБ/окт.:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    24
    6
    6
    6
    Уровень шума, приведенного ко входу, мкВ, не более:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    5
    6
    6
    6
    Входное сопротивление, кОм:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    100
    500
    500
    500
    Сопротивление нагрузки, Ом 50

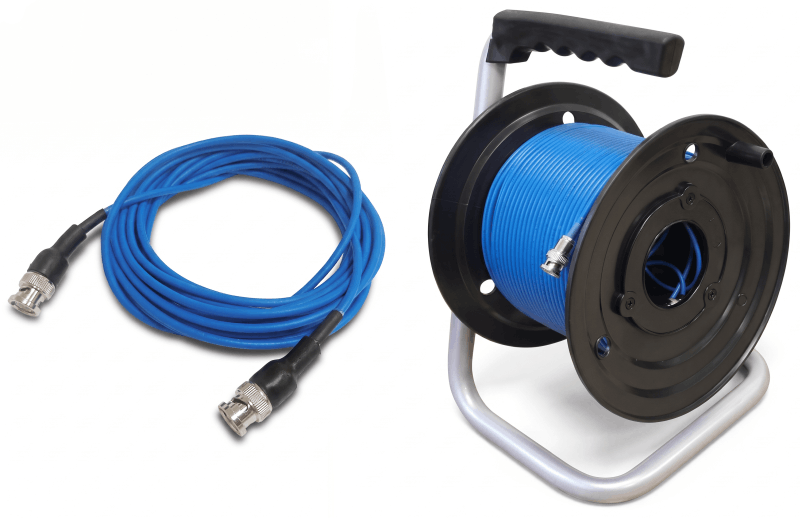

    Модель подключаемого кабеля: BNC-*
    Максимальная длина подключаемого кабеля, м:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    350
    150
    150
    150
    Электропитание
    Напряжение питания постоянного тока, В:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    24 ± 0,5
    9 ± 1,5
    9 ± 1,5
    9 ± 1,5
    Потребляемая мощность, Вт, не более:
    - ALP-01*
    - ALP-01*Ex
    - ALP-02*Ex
    - ALP-02*

    0,9
    0,6
    0,6
    0,6
    Массогабаритные характеристики
    Габаритные размеры (Д×Ш×В), мм, не более:
    - ALP-01*, ALP-01*Ex
    - ALP-02*Ex, ALP-02*

    85х30х35
    95х60х50
    Масса, кг, не более:
    - ALP-01*, ALP-01*Ex
    - ALP-02*Ex, ALP-02*

    0,15
    0,3
    Условия эксплуатации
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    от -40 до +85
    Маркировка взрывозащиты:
    - ALP-01*, ALP-02*
    - ALP-01*Ex, ALP-02*Ex

    -
    0Ex ia IIC T5 Ga X

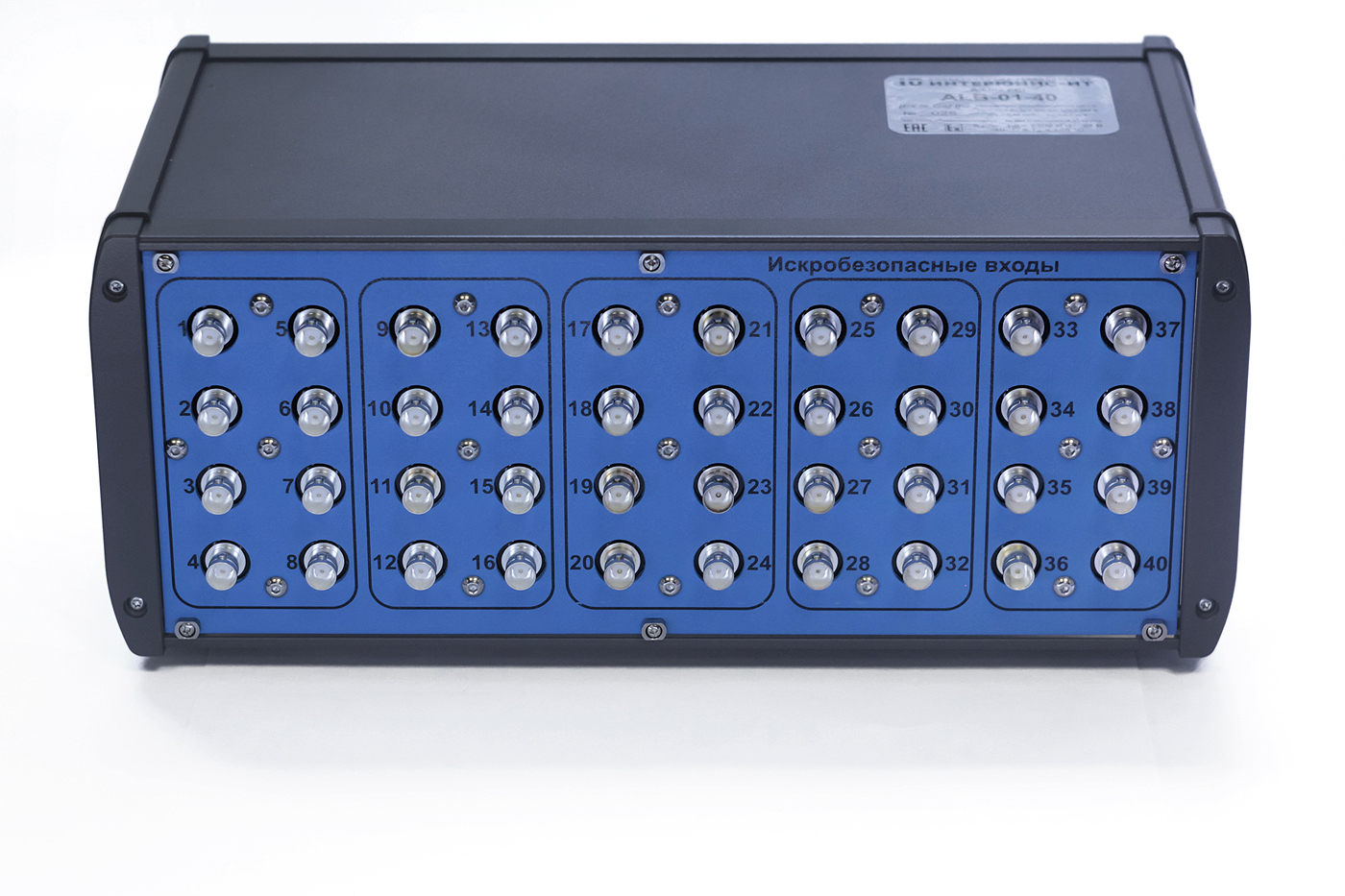

    Промежуточные усилители семейства «ALB»

    Для комплексов A-Line PCI-1
    Общие параметры
    Количество каналов, шт.:
    - для ALB-01-8
    - для ALB-01-16
    - для ALB-01-24
    - для ALB-01-40


    8
    16
    24
    40
    Напряжение питания постоянного тока внешних устройств, В 9
    Диапазон входного сигнала, В ±1
    Коэффициент усиления, дБ 6
    Полоса пропускания, кГц от 1 до 2200
    Входное сопротивление, Ом 50
    Сопротивление нагрузки, Ом 50

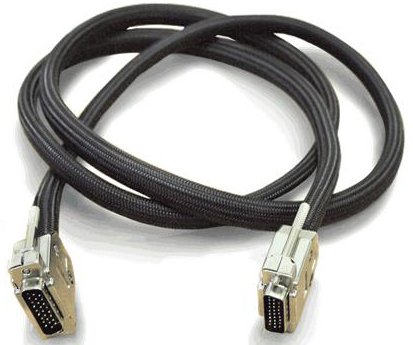

    Модель подключаемого кабеля APG-*
    Максимальная длина подключаемого кабеля, м 10
    Электропитание
    Напряжение питания постоянного тока, В от 20 до 25
    Потребляемая мощность одного канала, Вт, не более
    0,7
    Массогабаритные характеристики
    Габаритные размеры (Д×Ш×В), мм, не более:
    - для ALB-*-8
    - для ALB-*-16
    - для ALB-*-24
    - для ALB-*-40


    255х200х110
    255х200х160
    255х200х160
    360х200х160
    Масса, кг, не более
    - для ALB-*-8
    - для ALB-*-16
    - для ALB-*-24
    - для ALB-*-40

    2,5
    3,0
    4,0
    7,0
    Условия эксплуатации
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    от -40 до +85
    Маркировка взрывозащиты [Ex ia Ga] IIC


    Для комплексов A-Line DDM-1

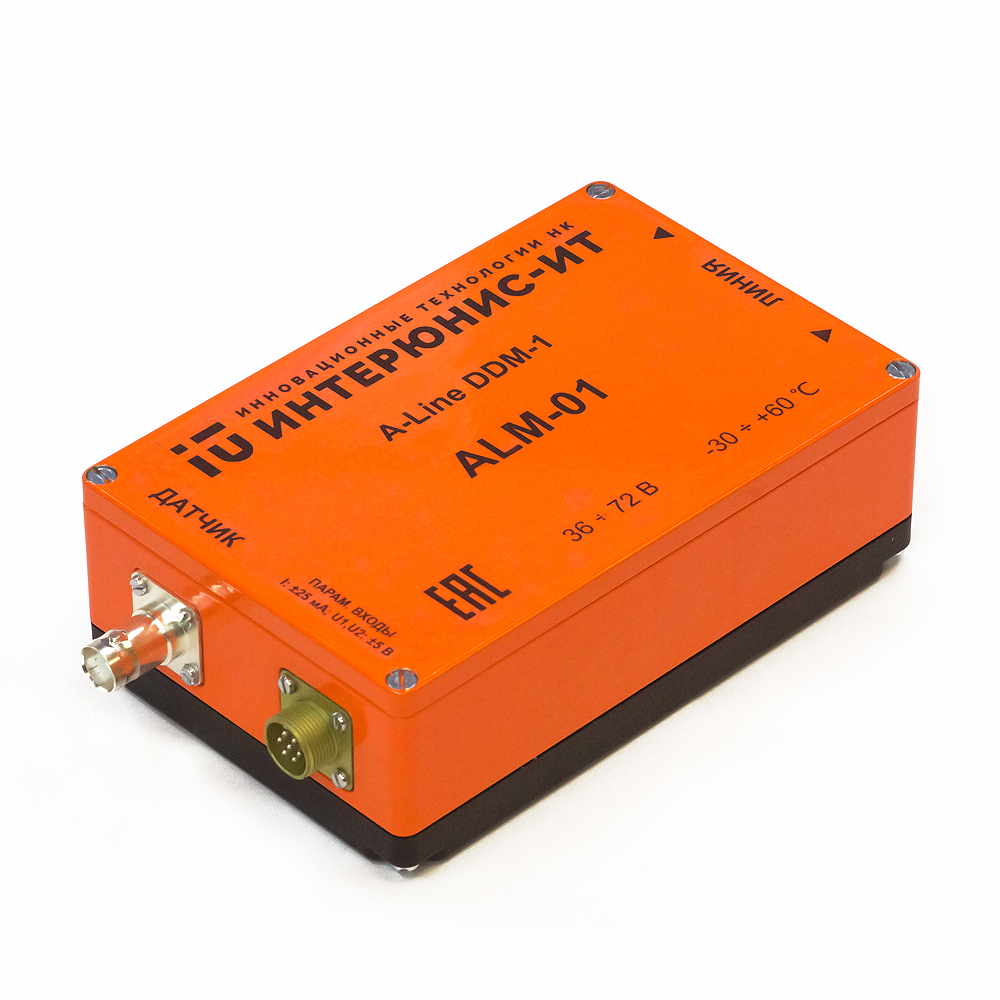

    Модули цифровой обработки и передачи параметров акустической эмиссии «ALM-01»

    Для комплексов A-Line DDM-1
    Общие параметры
    Диапазон входного сигнала, В ±0,08
    Коэффициент усиления (с шагом 1 дБ), дБ от 20 до 60
    Частоты среза переключаемых НЧ-фильтров, кГц 100, 250, 350, 500
    Частоты среза переключаемых ВЧ-фильтров, кГц 30, 50, 100, 150
    Крутизна среза АЧХ фильтров, дБ/окт. 24
    Уровень шума, приведенного ко входу, мкВ, не более 5
    Входное сопротивление, кОм 100
    Модель подключаемого кабеля AM1-1
    Максимальная длина подключаемого кабеля, м 100
    Калибратор
    Амплитуда излучаемых импульсов, В от 10 до 140
    Частота излучаемых импульсов, Гц 1
    Параметрические входы
    Количество параметрических входов индикации тока, шт. 1
    Количество параметрических входов индикации напряжения, шт. 2
    Количество параметрических входов индикации внутренней температуры, шт. 1
    Максимальная частота обновления значений, Гц 1
    Разрядность АЦП, бит 12
    Диапазон индикации тока, мА ±25
    Входное сопротивление параметрического входа индикации тока, Ом 200
    Диапазон индикации напряжения, В ±5
    Входное сопротивление параметрического входа индикации напряжения, кОм 200
    Диапазон индикации внутренней температуры, °С от -40 до +125
    Электропитание
    Напряжение питания постоянного тока, В:
    - от блока сбора данных
    - внешнее автономное

    от 36 до 72
    от 4,8 до 5,2
    Потребляемая мощность, Вт, не более 2
    Массогабаритные характеристики
    Габаритные размеры (Д×Ш×В), мм, не более
    155×85×45
    Масса, кг, не более
    0,7
    Условия эксплуатации
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    от -30 до +60


    Для комплексов A-Line DDM-2

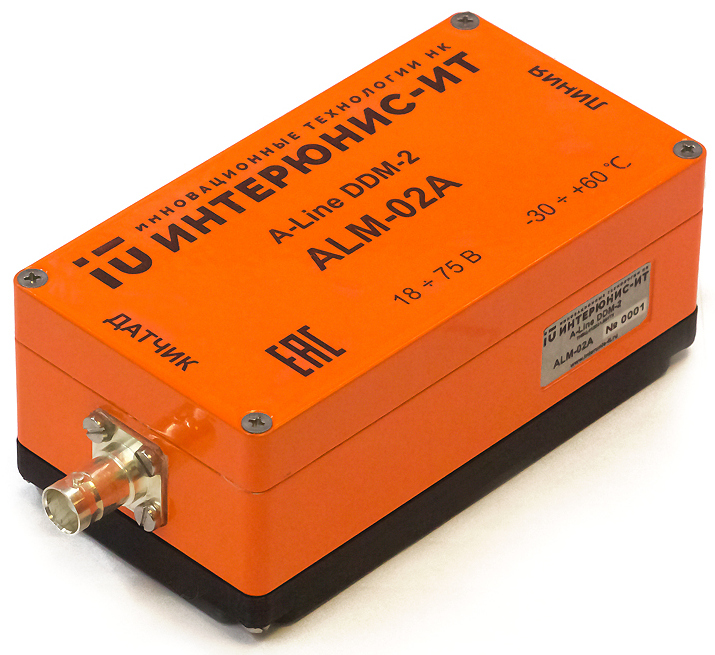

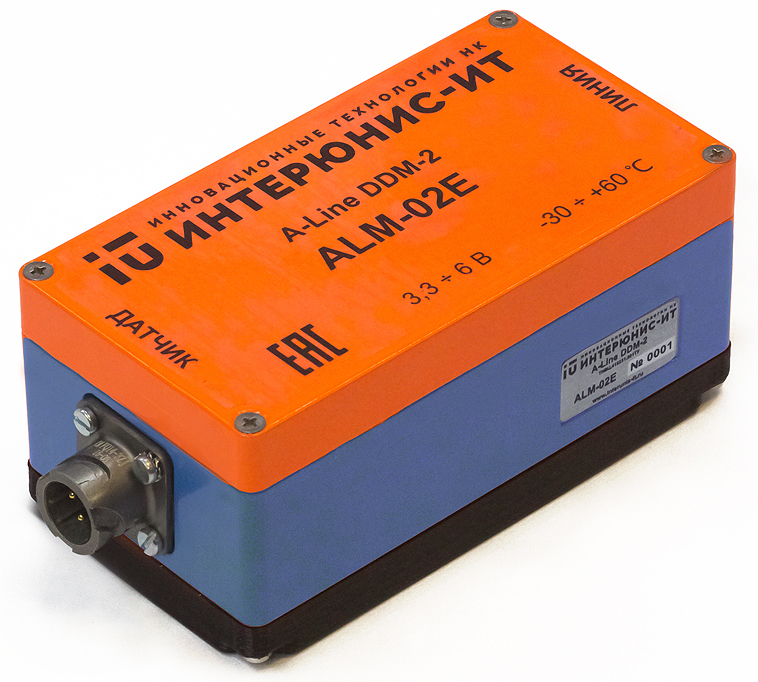

    Модули цифровой обработки и передачи параметров акустической эмиссии «ALM-02»

    Для комплексов A-Line DDM-2
    Общие параметры
    Диапазон входного сигнала, В:
    - для ALM-02A*
    - для ALM-02E*

    ±0,18
    ±0,1
    Коэффициент усиления, дБ 36
    Полоса пропускания, кГц от 15 до 650
    Ослабление сигнала за пределами полосы пропускания, дБ/окт. 20
    Уровень СКЗ собственного шума, приведенного ко входу, мкВ, не более, в диапазоне частот:
    - от 100 до 300 кГц
    - от 30 до 500 кГц
    - от 15 до 650 кГц


    3
    4
    5
    Входное сопротивление, кОм 90
    Модель подключаемого кабеля:
    - для ALM-02A*
    - для ALM-02E*

    BNCI-*
    AM2-*
    Максимальная длина подключаемого кабеля, м:
    - для кабеля BNCI-1
    - для кабеля BNCI-2
    - для кабеля AM2-*


    150
    200
    30
    Калибратор
    Амплитуда излучаемых импульсов, В:
    - для ALM-02A*
    - для ALM-02E*

    от 10 до 120
    -
    Частота излучаемых импульсов, Гц:
    - для ALM-02A*
    - для ALM-02E*

    1
    -
    Параметрические входы
    Количество параметрических входов индикации внутренней температуры, шт.
    1
    Максимальная частота обновления значений, Гц
    1
    Разрядность АЦП, бит 14
    Диапазон индикации внутренней температуры, °С от -40 до +125
    Электропитание
    Напряжение питания постоянного тока, В:
    - для ALM-02A*
    - для ALM-02E*

    от 18 до 75
    от 3,3 до 6
    Потребляемая мощность, Вт, не более:
    - для ALM-02A*
    - для ALM-02E*

    1,8
    1,5
    Массогабаритные характеристики
    Габаритные размеры (Д×Ш×В), мм, не более:
    - для ALM-02A*
    - для ALM-02E*

    155×65×50
    155×65×60
    Масса, кг, не более:
    - для ALM-02A*
    - для ALM-02E*

    0,6
    1
    Условия эксплуатации
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    от -30 до +60

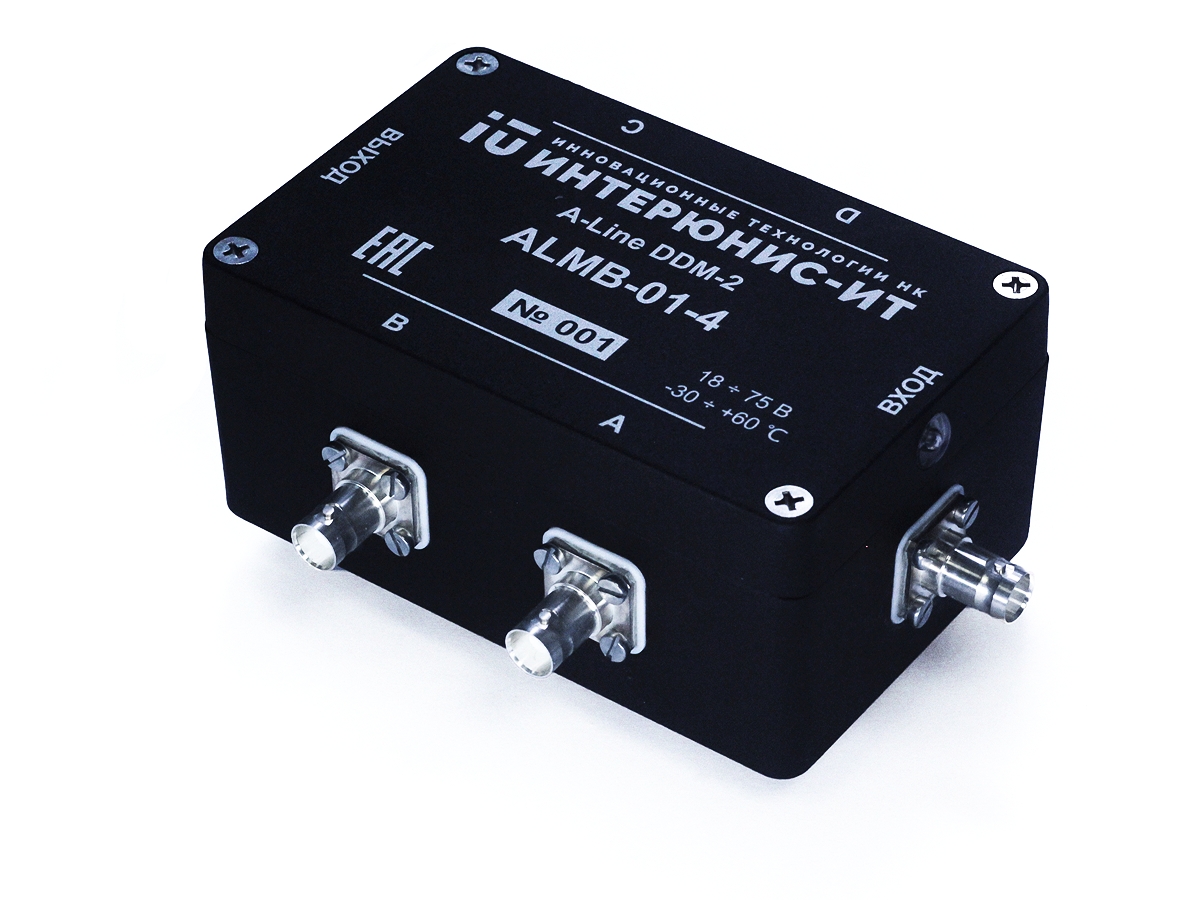

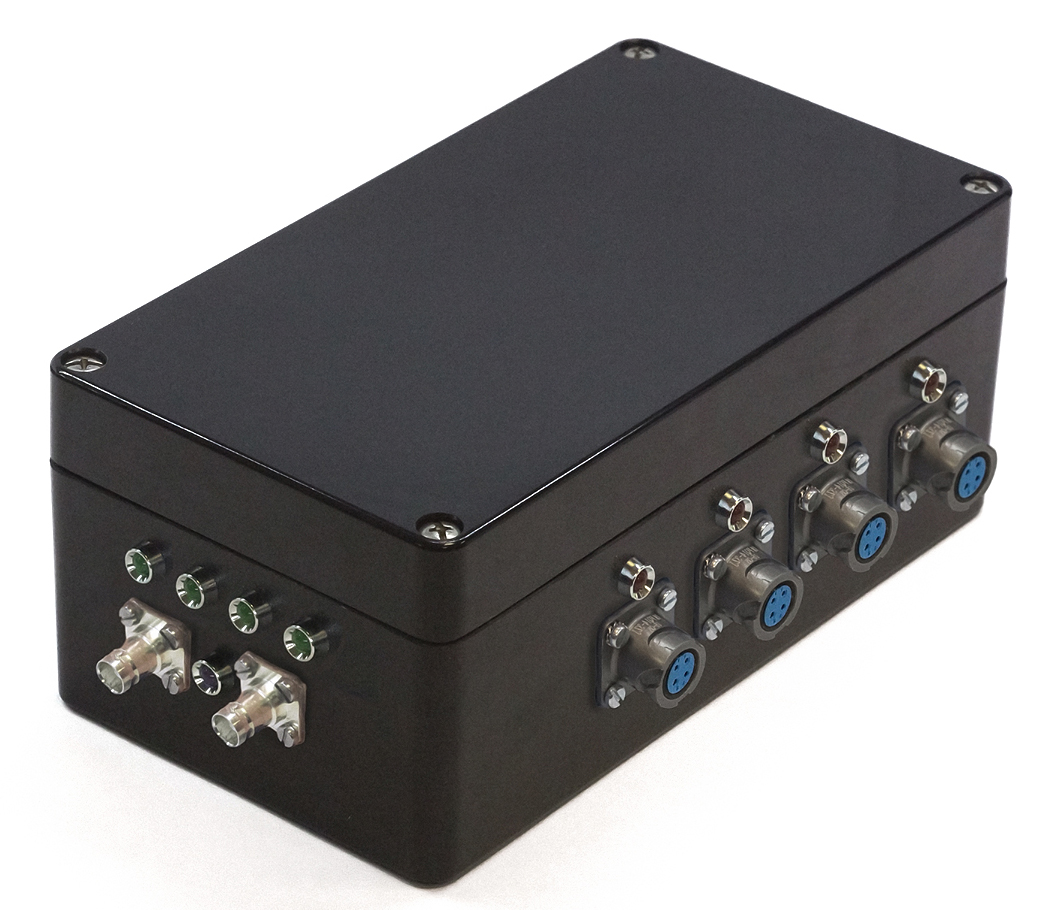

    Разветвители семейства «ALMB»

    Для комплексов A-Line DDM-2
    Общие параметры
    Количество подключаемых модулей «ALM*», шт.:
    - для ALMB-*-1
    - для ALMB-*-2
    - для ALMB-*-4


    1
    2
    4
    Напряжение питания постоянного тока внешних устройств, В:
    - для ALMB-01-*
    - для ALMB-02E-*

    от 18 до 75
    от 4 до 6
    Модель подключаемого кабеля BNCI-*
    Максимальная длина подключаемого кабеля, м:
    - для кабеля BNCI-1
    - для кабеля BNCI-2

    150
    200
    Электропитание
    Напряжение питания постоянного тока, В от 18 до 75
    Потребляемая мощность, Вт, не более:
    - для ALMB-01-*
    - для ALMB-02E-*

    2
    5
    Массогабаритные характеристики
    Габаритные размеры (Д×Ш×В), мм, не более:
    - для ALMB-01-*
    - для ALMB-02E-*

    165×120×70
    260×180×110
    Масса, кг, не более:
    - для ALMB-01-*
    - для ALMB-02E-*

    3
    5
    Условия эксплуатации
    Рабочие условия измерений:
    - температура окружающего воздуха, °С
    от -30 до +60


    Для комплексов A-Line DS-1

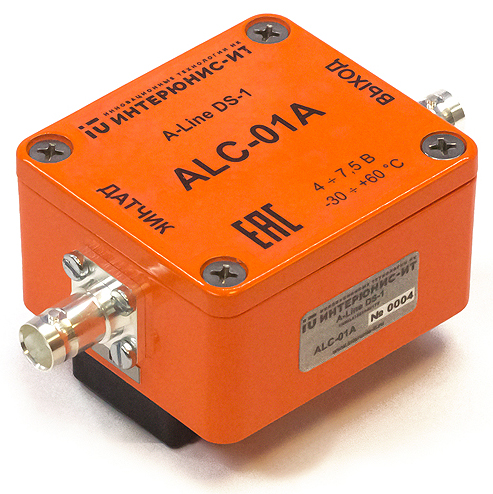

    Модуль цифровой обработки и передачи параметров АЭ «ALC-01»

    Для комплексов A-Line DS-1

    Диапазон входного сигнала

    ± 0,1 В

    Коэффициент усиления

    22 дБ

    Полоса пропускания

    от 4 до 800 кГц

    Ослабление сигнала за пределами полосы пропускания

    12 дБ/окт.

    Разрядность АЦП

    16 бит

    Максимальная частота преобразования АЦП

    10 МГц

    Уровень шума, приведенного ко входу

    4 мкВ

    Входное сопротивление

    100 кОм

    Напряжение питания постоянного тока

    от 4,0 до 7,5 В

    Потребляемая мощность

    1,2 Вт

    Рабочий температурный диапазон

     - 30 ÷ + 60 °C

  • Преобразователи акустической эмиссии

    Преобразователи акустической эмиссии GT200 и GT200B*


    Параметры
    Значение
    Тип
    резонансный
    Коэффициент электро-
    акустического преобразования
    >60 дБ отн. 1В/(м/с)
    Рабочая частота
    180 кГц
    Полоса пропускания
    130 (100)* ÷ 200 кГц
    Электрическая ёмкость
    350 ÷ 500 пФ
    Сопротивление изоляции
    > 100 МОм
    Температурный диапазон
    -55  ÷ + 120ºС
    Материал корпуса
    титановый сплав
    Длина встроенного кабеля
    2 м (0.5 м*)
    Масса (без кабеля)
    15 (20)* г
    Тип соединения
    BNC-S58P (CP-50-74ФВ)
    2РМ14КПН4Г1В1*

    Преобразователи акустической эмиссии GT205 и GT205В*


    Тип
    низкочастотный
    Коэффициент электро-
    акустического преобразования
    >70 дБ отн. 1В/(м/с)
    Рабочая частота
    50 кГц
    Полоса пропускания
    40 ÷ 100 кГц
    Электрическая ёмкость
    350 ÷ 500 пФ
    Сопротивление изоляции
    > 100 МОм
    Температурный диапазон
    -55  ÷ + 120ºС
    Материал корпуса
    титановый сплав
    Длина встроенного кабеля
    2 м (0.5 м*)
    Масса (без кабеля)
    45 г
    Тип соединения
    BNC-S58P (CP-50-74ФВ)
    2РМ14КПН4Г1В1*

    Преобразователи акустической эмиссии GT300


    Тип
    широкополосный
    Коэффициент электро-
    акустического преобразования
    >50 дБ отн. 1В/м/с
    Рабочая частота
    280 кГц
    Полоса пропускания
    100 ÷ 800 кГц
    Электрическая ёмкость
    400 ÷ 500 пФ
    Сопротивление изоляции
    > 100 МОм
    Температурный диапазон
    -55  ÷ + 120 Сº
    Материал корпуса
    титановый сплав
    Длина встроенного кабеля
    2 м
    Масса (без кабеля)
    15 г
    Тип соединителя
    BNC-S58P (CP-50-74ФВ)

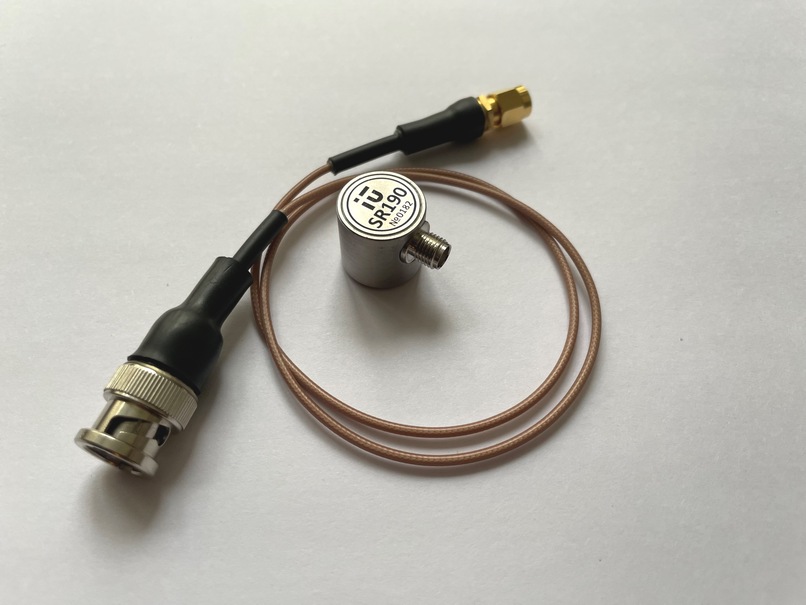

    Преобразователи акустической эмиссии SR190 и SR190Ex*


    Тип
    резонансный
    Коэффициент электро-
    акустического преобразования
    >60 дБ отн. 1В/(м/с)
    Рабочая частота
    180 кГц
    Полоса пропускания
    150 ÷ 200 кГц
    Электрическая ёмкость
    400 ÷  500 пФ
    Температурный диапазон
    -50  ÷ + 100ºС
    Материал корпуса
    нержавеющая сталь
    Габаритные размеры корпуса (без кабеля)
    Ø17х17,5 мм
    Масса (без кабеля)
    24
    Электрический разъём преобразователя
    SMA
    Соединительный кабель
    SMA→BNC
    SMA→ Weipu SF1210/P3 *

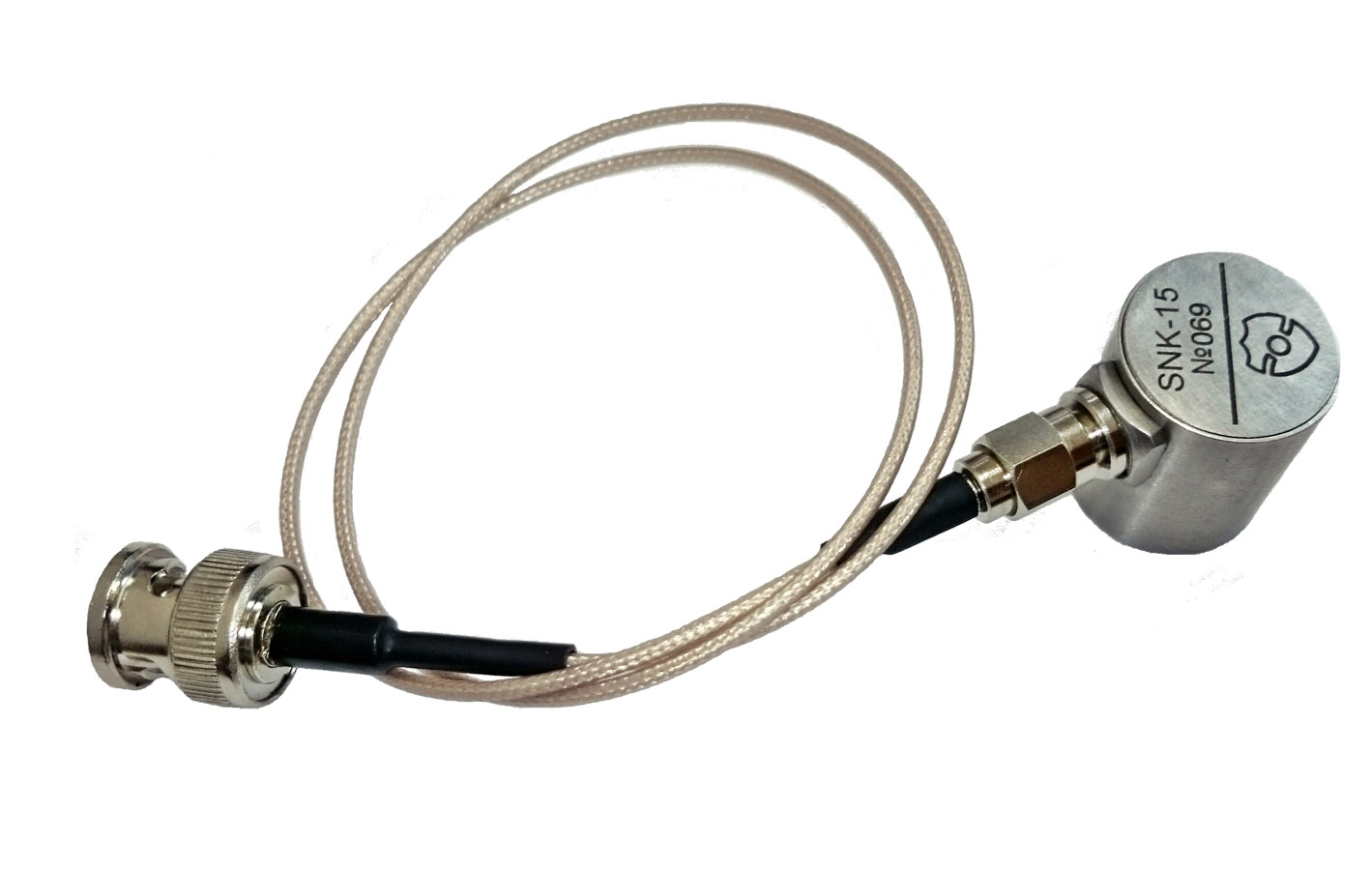

    Преобразователь акустической эмиссии SNK-15


    Тип Полосовой, без предусилителя
    Диапазон толщин стенки объекта 9 ÷ 26 мм
    Диапазон частот 30 ÷ 150  кГц
    Коэффициент преобразования на резонансной частоте Более 400·106 В/м
    Рабочий диапазон температур - 30 ÷ + 80 ºС
    Габаритные размеры корпуса (без кабеля) Ø22,5х24 мм
    Электрический разъём преобразователя SMA
    Соединительный кабель SMA→BNC**
    Длина соединительного кабеля  350***мм

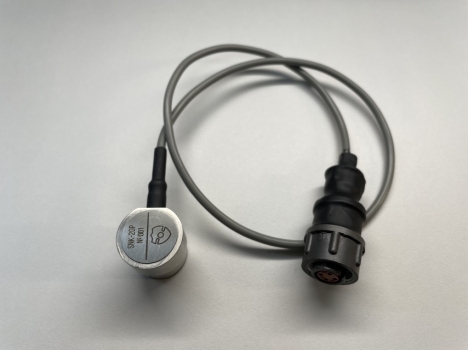

    Преобразователи акустической эмиссии SNK-20P


    Тип
    резонансный, без предусилителя
    Коэффициент преобразования на резонансной частоте
    Более 200·106 В/м
    Диапазон частот
    30 ÷ 150 кГц
    Электрическая ёмкость
    400 ÷ 500 пФ
    Температурный диапазон
    -30  ÷ + 80ºС
    Длина соединительного кабеля
    350***мм
    Габаритные размеры корпуса (без кабеля), мм
    Ø20х24 мм
    Тип соединителя
    2РМТ14КПЭ4Г1В1В

      *во взрывозащищенном исполнении

     **по заказу возможно оснащение прямыми и угловыми разъёмами типа FME, Lemo, MCX, MMCX, SMA, UHF;

    ***по заказу – от 100  до 1000 мм

  • Дополнительные составляющие

    Разветвительный кабель «APM-1»

    для комплексов A-Line PCI-1
    Тип кабеля
    RG-174 A/U
    Центральная токопроводящая жила
    медная, лужёная многопроволочная
    Изоляция
    полиэтилен
    Наружный диаметр
    2,8 мм
    Волновое сопротивление
    50 Ом
    Тип соединения с системным блоком
    DHS-26F
    Максимальное количество подсоединяемых каналов через одну косичку
    8
    Температурный диапазон
    - 40 ÷+ 75 ºС

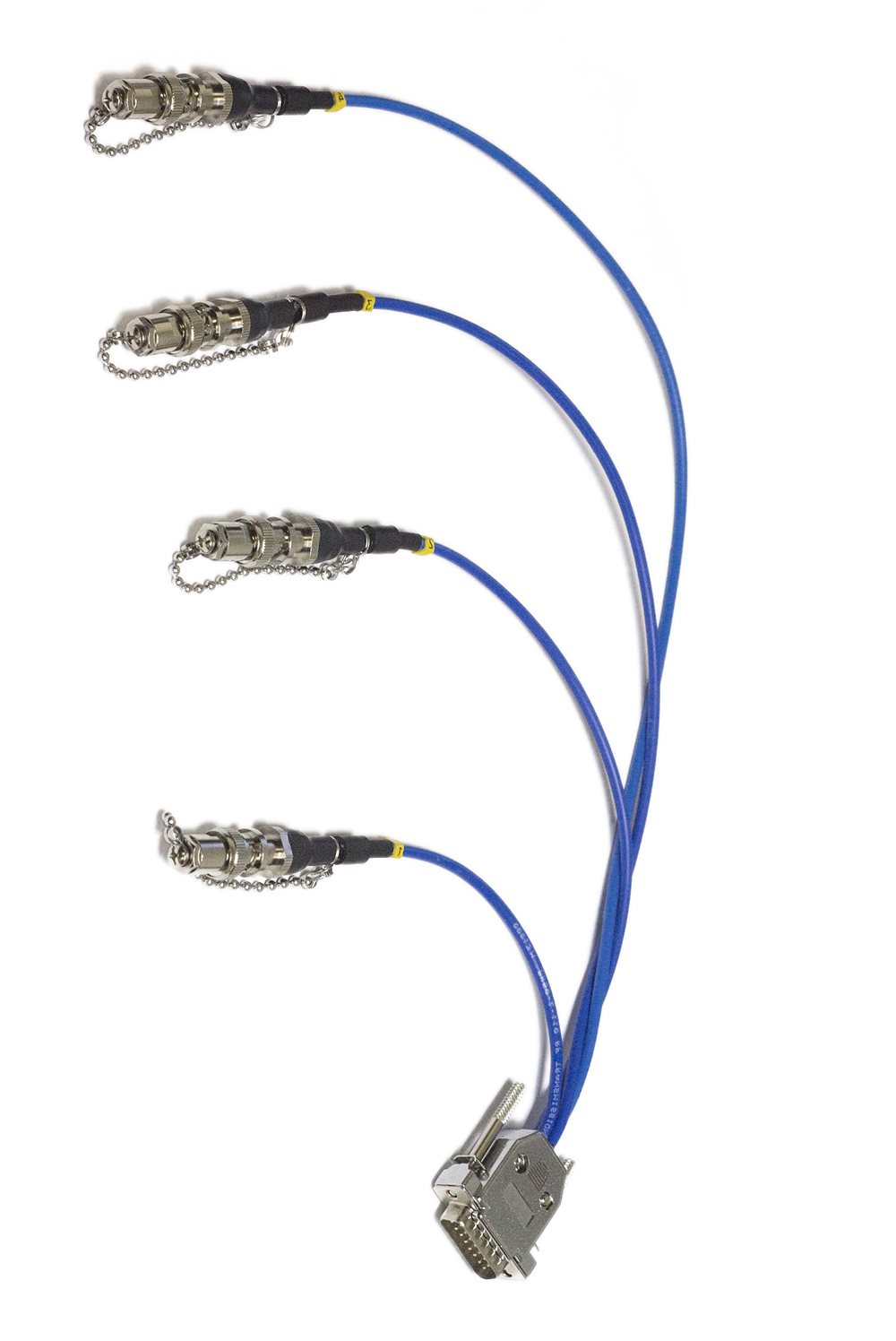

    Разветвительный кабель «AM2M-1»


    для комплексов A-Line DDM-2
    Кабель для подключения линий к входу линий основного блока

    Кабель «BNC-1»

    для комплексов A-Line PCI-1, DDM-2, DS-1 и ЮНИСКОП
    Тип кабеля
    РК 50-2-16 /коаксиальный/
    Центральная токопроводящая жила
    медная, лужёная многопроволочная
    Изоляция
    полиэтилен
    Наружный диаметр
    3,2 мм
    Волновое сопротивление
    50 Ом
    Тип соединения
    СР50-74ФВ
    Температурный диапазон
    - 30 ÷ + 80 ºС

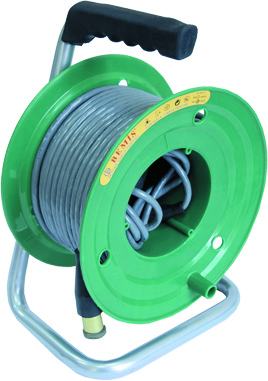

    Кабель «AM1-1»

    для комплексов A-Line DDM-1
    Тип кабеля
    экранированная витая пара (7 пар)
    Изоляция
    ПВХ
    Оболочка
    ПВХ
    Сечение проводника, AWG
    24
    Волновое сопротивление
    75 Ом
    Тип соединения, подключаемого на вход модуля
    РС-19АТВ
    Тип соединения, подключаемого на выход модуля
    РС-10АТВ
    Температурный диапазон
    - 20 ÷+ 50 ºС

    Переходник для кабеля «AM1-1»

    для комплексов A-Line DDM-1
    Тип соединения 1
    РС-10АТВ
    Тип соединения 1
    РС-19АТВ
    Корпус
    алюминиевый сплав

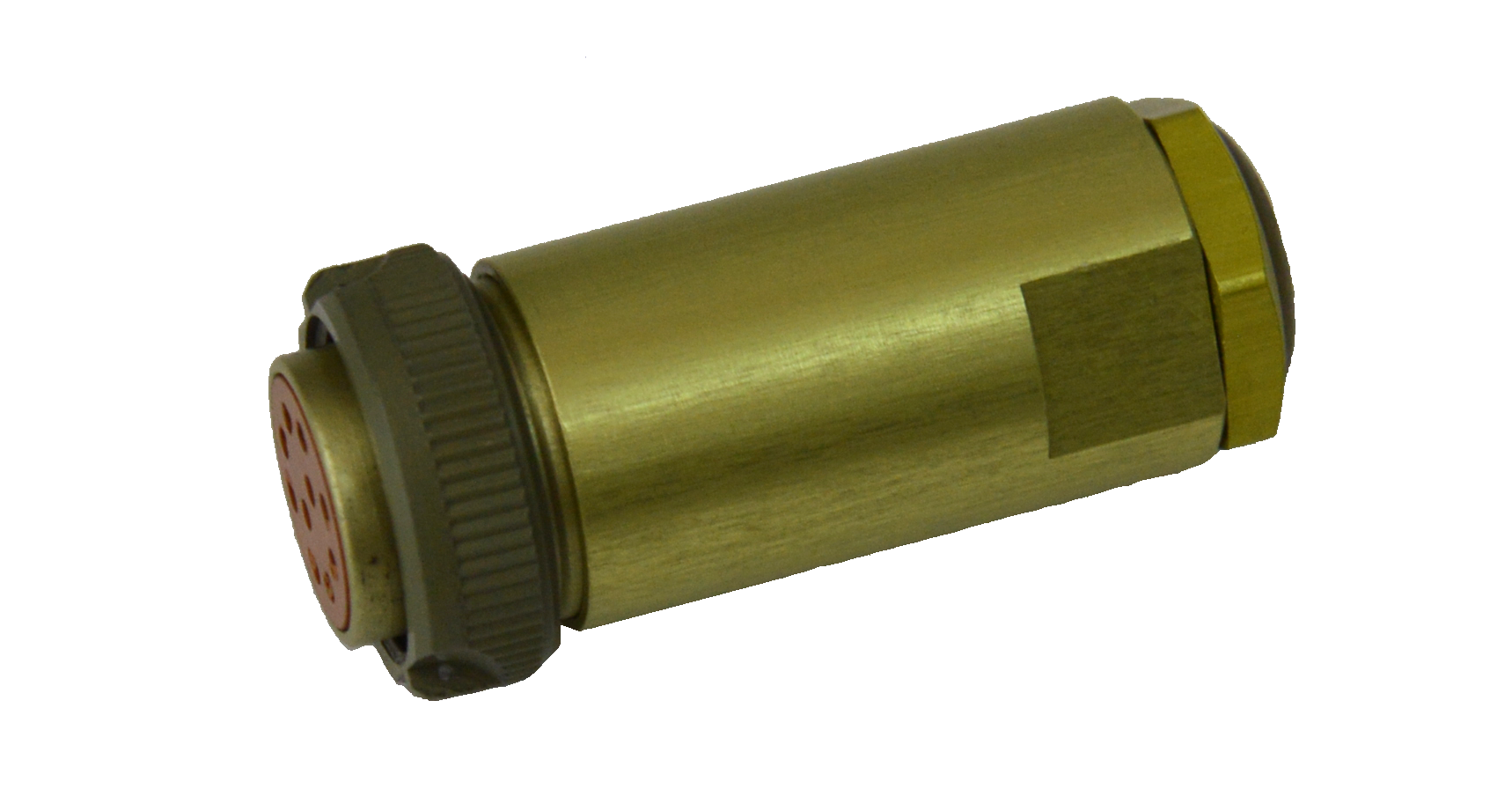

    Терминатор «AM1T-1»

    для комплексов A-Line DDM-1
    Терминатор представляет собой ответную часть к блочному разъему (в модуле АЭ) РС-10 ТВ со специальной распайкой

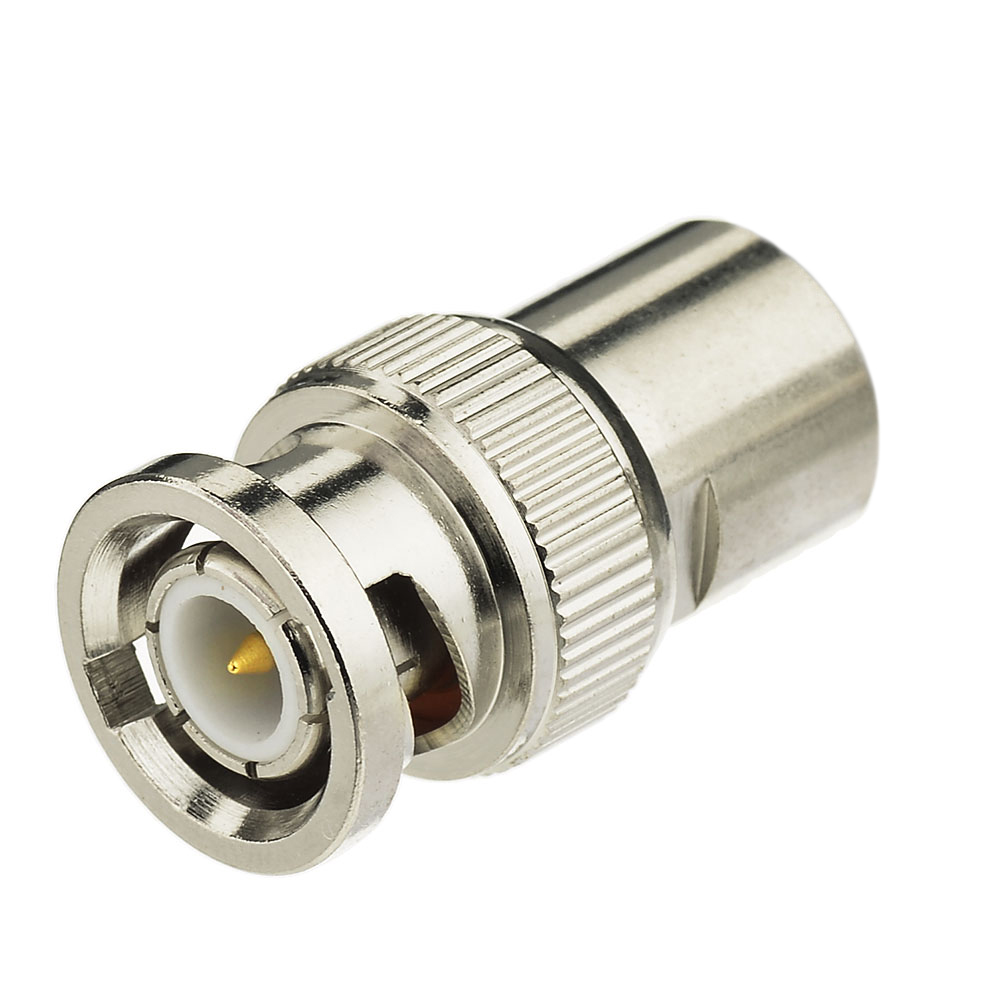

    Терминатор «AM2T-1»

    для комплексов A-Line DDM-2
    Терминатор представляет собой ответную часть к разъему в модуле АЭ со специальной распайкой

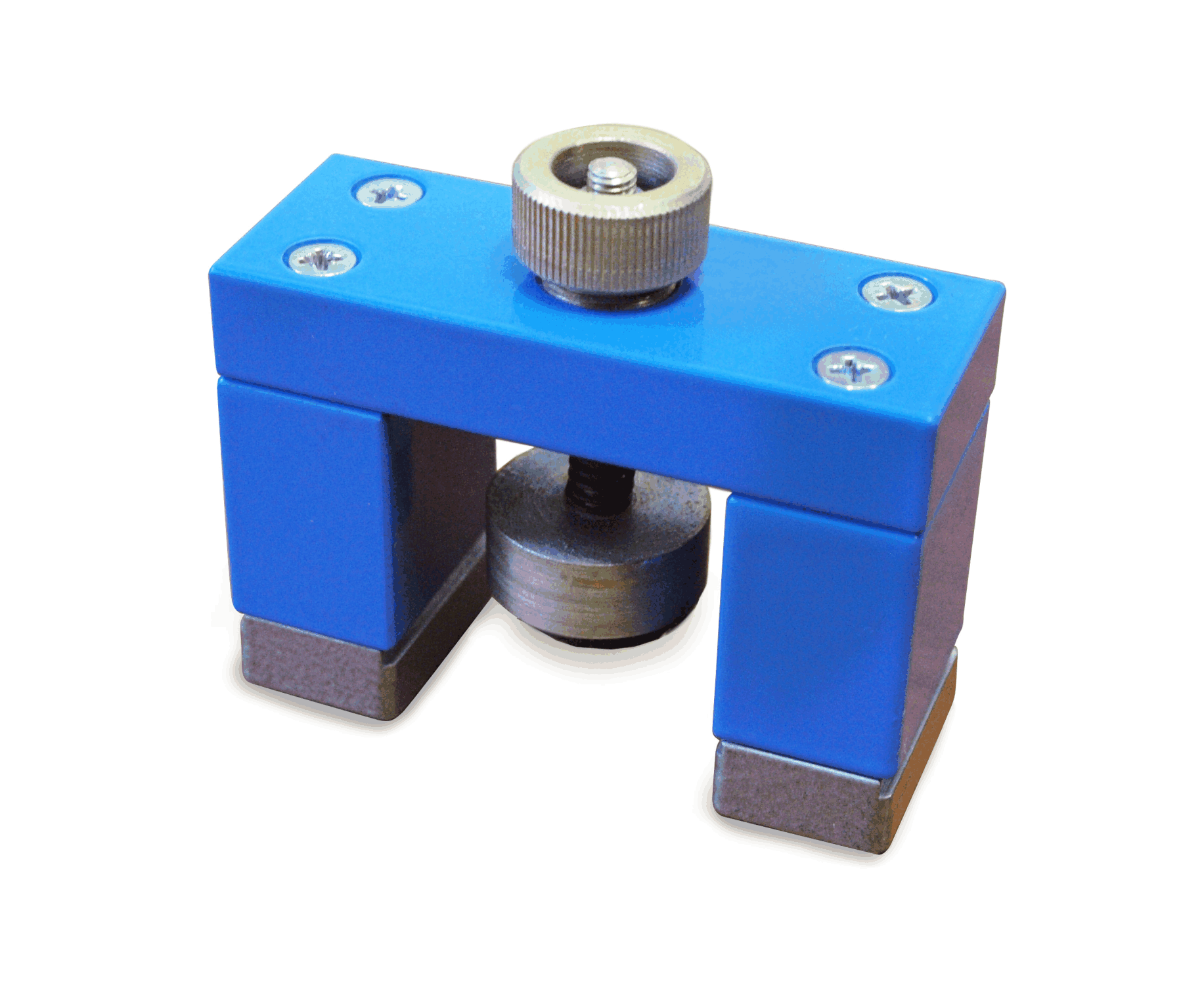

    Держатель «SMH-01»

    для комплексов A-Line PCI-1, DDM-1/2, DS-1 и ЮНИСКОП
    Сила прижима
    20 Н
    Габаритные размеры
    84 х 20 х 70 мм
    Масса
    200 г
    Держатель «SMH-02»


    для комплексов A-Line PCI-1, DDM-1/2, DS-1 и ЮНИСКОП
    Используется с ПАЭ увеличенного размера

Ethernet Box




Портативный АЭ комплекс сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначен для совместного использования с любыми компьютерами (ноутбуками)
Максимальное количество каналов
- A-Line PCI-1
- A-Line DDM-1
- A-Line DDM-2
- A-Line DS

16
32
40
16
Габаритные размеры
166 х 170 х 393 мм
Масса блока с максимальным количеством каналов
- A-Line PCI-1, DS
- A-Line DDM-1, DDM-2

10 кг
11 кг
Питание комплекса
~220В ± 5%, 50 ± 1 Гц
Максимальная потребляемая мощность
450 Вт
Диапазон рабочих температур

 5 ÷ 40 °C

Ethernet Box XL

Портативный АЭ комплекс сбора данных в корпусе увеличенных размеров с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначен для совместного использования с любыми компьютерами (ноутбуками)

Максимальное количество каналов
- A-Line PCI-1
- A-Line DDM-1
- A-Line DDM-2
- A-Line DS

40
64
80
32
Габаритные размеры
173 х 315 х 410 мм
Масса блока с максимальным количеством каналов
- A-Line PCI-1, DS
- A-Line DDM-1, DDM-2

12,5 кг
15 кг
Питание комплекса
~220В ± 5%, 50 ± 1 Гц
Максимальная потребляемая мощность
550 Вт
Диапазон рабочих температур
5 ÷ 40 °C
Portable




Компактный переносной АЭ комплекс в индустриальном компьютере, предназначенный для измерений в полевых условиях
Максимальное количество каналов
- A-Line PCI-1
- A-Line DDM-1
- A-Line DDM-2
- A-Line DS

24
32
40
16
Габаритные размеры
437 х 290 х 234 мм
Масса блока с максимальным количеством каналов
- A-Line PCI-1, DS
- A-Line DDM-1, DDM-2

15 кг
16 кг
Питание комплекса
~220В ± 5%, 50 ± 1 Гц
Максимальная потребляемая мощность
550 Вт
Диапазон рабочих температур
5 ÷ 40 °C
Portable XL

Компактный переносной АЭ комплекс в индустриальном компьютере увеличенных размеров, предназначенный для измерений в полевых условиях

Максимальное количество каналов
(в стандартном исполнении)
- A-Line PCI-1
- A-Line DDM-1
- A-Line DDM-2
- A-Line DS

40
64
80
32
Габаритные размеры
497 х 305 х 226 мм
Масса блока с максимальным количеством каналов
- A-Line PCI-1, DS
- A-Line DDM-1, DDM-2

16 кг
18 кг
Питание комплекса
~220В ± 5%, 50 ± 1 Гц
Максимальная потребляемая мощность
1000 Вт
Диапазон рабочих температур
5 ÷ 40 °C

Для комплексов A-Line PCI-1

Предусилители сигналов акустической эмиссии семейства «ALP»

Для комплексов A-Line PCI-1
Общие параметры
Диапазон входного сигнала, В: ±0,1
Коэффициент усиления, дБ:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

26
20
20
20
Полоса пропускания, кГц:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

от 25 до 500
от 1 до 650
от 1 до 650
от 1 до 650
Ослабление сигнала за пределами полосы пропускания, дБ/окт.:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

24
6
6
6
Уровень шума, приведенного ко входу, мкВ, не более:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

5
6
6
6
Входное сопротивление, кОм:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

100
500
500
500
Сопротивление нагрузки, Ом 50
Модель подключаемого кабеля: BNC-*
Максимальная длина подключаемого кабеля, м:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

350
150
150
150
Электропитание
Напряжение питания постоянного тока, В:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

24 ± 0,5
9 ± 1,5
9 ± 1,5
9 ± 1,5
Потребляемая мощность, Вт, не более:
- ALP-01*
- ALP-01*Ex
- ALP-02*Ex
- ALP-02*

0,9
0,6
0,6
0,6
Массогабаритные характеристики
Габаритные размеры (Д×Ш×В), мм, не более:
- ALP-01*, ALP-01*Ex
- ALP-02*Ex, ALP-02*

85х30х35
95х60х50
Масса, кг, не более:
- ALP-01*, ALP-01*Ex
- ALP-02*Ex, ALP-02*

0,15
0,3
Условия эксплуатации
Рабочие условия измерений:
- температура окружающего воздуха, °С
от -40 до +85
Маркировка взрывозащиты:
- ALP-01*, ALP-02*
- ALP-01*Ex, ALP-02*Ex

-
0Ex ia IIC T5 Ga X

Промежуточные усилители семейства «ALB»

Для комплексов A-Line PCI-1
Общие параметры
Количество каналов, шт.:
- для ALB-01-8
- для ALB-01-16
- для ALB-01-24
- для ALB-01-40


8
16
24
40
Напряжение питания постоянного тока внешних устройств, В 9
Диапазон входного сигнала, В ±1
Коэффициент усиления, дБ 6
Полоса пропускания, кГц от 1 до 2200
Входное сопротивление, Ом 50
Сопротивление нагрузки, Ом 50
Модель подключаемого кабеля APG-*
Максимальная длина подключаемого кабеля, м 10
Электропитание
Напряжение питания постоянного тока, В от 20 до 25
Потребляемая мощность одного канала, Вт, не более
0,7
Массогабаритные характеристики
Габаритные размеры (Д×Ш×В), мм, не более:
- для ALB-*-8
- для ALB-*-16
- для ALB-*-24
- для ALB-*-40


255х200х110
255х200х160
255х200х160
360х200х160
Масса, кг, не более
- для ALB-*-8
- для ALB-*-16
- для ALB-*-24
- для ALB-*-40

2,5
3,0
4,0
7,0
Условия эксплуатации
Рабочие условия измерений:
- температура окружающего воздуха, °С
от -40 до +85
Маркировка взрывозащиты [Ex ia Ga] IIC


Для комплексов A-Line DDM-1



Модули цифровой обработки и передачи параметров акустической эмиссии «ALM-01»

Для комплексов A-Line DDM-1
Общие параметры
Диапазон входного сигнала, В ±0,08
Коэффициент усиления (с шагом 1 дБ), дБ от 20 до 60
Частоты среза переключаемых НЧ-фильтров, кГц 100, 250, 350, 500
Частоты среза переключаемых ВЧ-фильтров, кГц 30, 50, 100, 150
Крутизна среза АЧХ фильтров, дБ/окт. 24
Уровень шума, приведенного ко входу, мкВ, не более 5
Входное сопротивление, кОм 100
Модель подключаемого кабеля AM1-1
Максимальная длина подключаемого кабеля, м 100
Калибратор
Амплитуда излучаемых импульсов, В от 10 до 140
Частота излучаемых импульсов, Гц 1
Параметрические входы
Количество параметрических входов индикации тока, шт. 1
Количество параметрических входов индикации напряжения, шт. 2
Количество параметрических входов индикации внутренней температуры, шт. 1
Максимальная частота обновления значений, Гц 1
Разрядность АЦП, бит 12
Диапазон индикации тока, мА ±25
Входное сопротивление параметрического входа индикации тока, Ом 200
Диапазон индикации напряжения, В ±5
Входное сопротивление параметрического входа индикации напряжения, кОм 200
Диапазон индикации внутренней температуры, °С от -40 до +125
Электропитание
Напряжение питания постоянного тока, В:
- от блока сбора данных
- внешнее автономное

от 36 до 72
от 4,8 до 5,2
Потребляемая мощность, Вт, не более 2
Массогабаритные характеристики
Габаритные размеры (Д×Ш×В), мм, не более
155×85×45
Масса, кг, не более
0,7
Условия эксплуатации
Рабочие условия измерений:
- температура окружающего воздуха, °С
от -30 до +60


Для комплексов A-Line DDM-2



Модули цифровой обработки и передачи параметров акустической эмиссии «ALM-02»

Для комплексов A-Line DDM-2
Общие параметры
Диапазон входного сигнала, В:
- для ALM-02A*
- для ALM-02E*

±0,18
±0,1
Коэффициент усиления, дБ 36
Полоса пропускания, кГц от 15 до 650
Ослабление сигнала за пределами полосы пропускания, дБ/окт. 20
Уровень СКЗ собственного шума, приведенного ко входу, мкВ, не более, в диапазоне частот:
- от 100 до 300 кГц
- от 30 до 500 кГц
- от 15 до 650 кГц


3
4
5
Входное сопротивление, кОм 90
Модель подключаемого кабеля:
- для ALM-02A*
- для ALM-02E*

BNCI-*
AM2-*
Максимальная длина подключаемого кабеля, м:
- для кабеля BNCI-1
- для кабеля BNCI-2
- для кабеля AM2-*


150
200
30
Калибратор
Амплитуда излучаемых импульсов, В:
- для ALM-02A*
- для ALM-02E*

от 10 до 120
-
Частота излучаемых импульсов, Гц:
- для ALM-02A*
- для ALM-02E*

1
-
Параметрические входы
Количество параметрических входов индикации внутренней температуры, шт.
1
Максимальная частота обновления значений, Гц
1
Разрядность АЦП, бит 14
Диапазон индикации внутренней температуры, °С от -40 до +125
Электропитание
Напряжение питания постоянного тока, В:
- для ALM-02A*
- для ALM-02E*

от 18 до 75
от 3,3 до 6
Потребляемая мощность, Вт, не более:
- для ALM-02A*
- для ALM-02E*

1,8
1,5
Массогабаритные характеристики
Габаритные размеры (Д×Ш×В), мм, не более:
- для ALM-02A*
- для ALM-02E*

155×65×50
155×65×60
Масса, кг, не более:
- для ALM-02A*
- для ALM-02E*

0,6
1
Условия эксплуатации
Рабочие условия измерений:
- температура окружающего воздуха, °С
от -30 до +60

Разветвители семейства «ALMB»

Для комплексов A-Line DDM-2
Общие параметры
Количество подключаемых модулей «ALM*», шт.:
- для ALMB-*-1
- для ALMB-*-2
- для ALMB-*-4


1
2
4
Напряжение питания постоянного тока внешних устройств, В:
- для ALMB-01-*
- для ALMB-02E-*

от 18 до 75
от 4 до 6
Модель подключаемого кабеля BNCI-*
Максимальная длина подключаемого кабеля, м:
- для кабеля BNCI-1
- для кабеля BNCI-2

150
200
Электропитание
Напряжение питания постоянного тока, В от 18 до 75
Потребляемая мощность, Вт, не более:
- для ALMB-01-*
- для ALMB-02E-*

2
5
Массогабаритные характеристики
Габаритные размеры (Д×Ш×В), мм, не более:
- для ALMB-01-*
- для ALMB-02E-*

165×120×70
260×180×110
Масса, кг, не более:
- для ALMB-01-*
- для ALMB-02E-*

3
5
Условия эксплуатации
Рабочие условия измерений:
- температура окружающего воздуха, °С
от -30 до +60


Для комплексов A-Line DS-1



Модуль цифровой обработки и передачи параметров АЭ «ALC-01»

Для комплексов A-Line DS-1

Диапазон входного сигнала

± 0,1 В

Коэффициент усиления

22 дБ

Полоса пропускания

от 4 до 800 кГц

Ослабление сигнала за пределами полосы пропускания

12 дБ/окт.

Разрядность АЦП

16 бит

Максимальная частота преобразования АЦП

10 МГц

Уровень шума, приведенного ко входу

4 мкВ

Входное сопротивление

100 кОм

Напряжение питания постоянного тока

от 4,0 до 7,5 В

Потребляемая мощность

1,2 Вт

Рабочий температурный диапазон

 - 30 ÷ + 60 °C

Преобразователи акустической эмиссии GT200 и GT200B*


Параметры
Значение
Тип
резонансный
Коэффициент электро-
акустического преобразования
>60 дБ отн. 1В/(м/с)
Рабочая частота
180 кГц
Полоса пропускания
130 (100)* ÷ 200 кГц
Электрическая ёмкость
350 ÷ 500 пФ
Сопротивление изоляции
> 100 МОм
Температурный диапазон
-55  ÷ + 120ºС
Материал корпуса
титановый сплав
Длина встроенного кабеля
2 м (0.5 м*)
Масса (без кабеля)
15 (20)* г
Тип соединения
BNC-S58P (CP-50-74ФВ)
2РМ14КПН4Г1В1*

Преобразователи акустической эмиссии GT205 и GT205В*


Тип
низкочастотный
Коэффициент электро-
акустического преобразования
>70 дБ отн. 1В/(м/с)
Рабочая частота
50 кГц
Полоса пропускания
40 ÷ 100 кГц
Электрическая ёмкость
350 ÷ 500 пФ
Сопротивление изоляции
> 100 МОм
Температурный диапазон
-55  ÷ + 120ºС
Материал корпуса
титановый сплав
Длина встроенного кабеля
2 м (0.5 м*)
Масса (без кабеля)
45 г
Тип соединения
BNC-S58P (CP-50-74ФВ)
2РМ14КПН4Г1В1*

Преобразователи акустической эмиссии GT300


Тип
широкополосный
Коэффициент электро-
акустического преобразования
>50 дБ отн. 1В/м/с
Рабочая частота
280 кГц
Полоса пропускания
100 ÷ 800 кГц
Электрическая ёмкость
400 ÷ 500 пФ
Сопротивление изоляции
> 100 МОм
Температурный диапазон
-55  ÷ + 120 Сº
Материал корпуса
титановый сплав
Длина встроенного кабеля
2 м
Масса (без кабеля)
15 г
Тип соединителя
BNC-S58P (CP-50-74ФВ)

Преобразователи акустической эмиссии SR190 и SR190Ex*


Тип
резонансный
Коэффициент электро-
акустического преобразования
>60 дБ отн. 1В/(м/с)
Рабочая частота
180 кГц
Полоса пропускания
150 ÷ 200 кГц
Электрическая ёмкость
400 ÷  500 пФ
Температурный диапазон
-50  ÷ + 100ºС
Материал корпуса
нержавеющая сталь
Габаритные размеры корпуса (без кабеля)
Ø17х17,5 мм
Масса (без кабеля)
24
Электрический разъём преобразователя
SMA
Соединительный кабель
SMA→BNC
SMA→ Weipu SF1210/P3 *

Преобразователь акустической эмиссии SNK-15


Тип Полосовой, без предусилителя
Диапазон толщин стенки объекта 9 ÷ 26 мм
Диапазон частот 30 ÷ 150  кГц
Коэффициент преобразования на резонансной частоте Более 400·106 В/м
Рабочий диапазон температур - 30 ÷ + 80 ºС
Габаритные размеры корпуса (без кабеля) Ø22,5х24 мм
Электрический разъём преобразователя SMA
Соединительный кабель SMA→BNC**
Длина соединительного кабеля  350***мм

Преобразователи акустической эмиссии SNK-20P


Тип
резонансный, без предусилителя
Коэффициент преобразования на резонансной частоте
Более 200·106 В/м
Диапазон частот
30 ÷ 150 кГц
Электрическая ёмкость
400 ÷ 500 пФ
Температурный диапазон
-30  ÷ + 80ºС
Длина соединительного кабеля
350***мм
Габаритные размеры корпуса (без кабеля), мм
Ø20х24 мм
Тип соединителя
2РМТ14КПЭ4Г1В1В

  *во взрывозащищенном исполнении

 **по заказу возможно оснащение прямыми и угловыми разъёмами типа FME, Lemo, MCX, MMCX, SMA, UHF;

***по заказу – от 100  до 1000 мм

Разветвительный кабель «APM-1»

для комплексов A-Line PCI-1
Тип кабеля
RG-174 A/U
Центральная токопроводящая жила
медная, лужёная многопроволочная
Изоляция
полиэтилен
Наружный диаметр
2,8 мм
Волновое сопротивление
50 Ом
Тип соединения с системным блоком
DHS-26F
Максимальное количество подсоединяемых каналов через одну косичку
8
Температурный диапазон
- 40 ÷+ 75 ºС
Разветвительный кабель «AM2M-1»


для комплексов A-Line DDM-2
Кабель для подключения линий к входу линий основного блока

Кабель «BNC-1»

для комплексов A-Line PCI-1, DDM-2, DS-1 и ЮНИСКОП
Тип кабеля
РК 50-2-16 /коаксиальный/
Центральная токопроводящая жила
медная, лужёная многопроволочная
Изоляция
полиэтилен
Наружный диаметр
3,2 мм
Волновое сопротивление
50 Ом
Тип соединения
СР50-74ФВ
Температурный диапазон
- 30 ÷ + 80 ºС

Кабель «AM1-1»

для комплексов A-Line DDM-1
Тип кабеля
экранированная витая пара (7 пар)
Изоляция
ПВХ
Оболочка
ПВХ
Сечение проводника, AWG
24
Волновое сопротивление
75 Ом
Тип соединения, подключаемого на вход модуля
РС-19АТВ
Тип соединения, подключаемого на выход модуля
РС-10АТВ
Температурный диапазон
- 20 ÷+ 50 ºС

Переходник для кабеля «AM1-1»

для комплексов A-Line DDM-1
Тип соединения 1
РС-10АТВ
Тип соединения 1
РС-19АТВ
Корпус
алюминиевый сплав

Терминатор «AM1T-1»

для комплексов A-Line DDM-1
Терминатор представляет собой ответную часть к блочному разъему (в модуле АЭ) РС-10 ТВ со специальной распайкой
Терминатор «AM2T-1»

для комплексов A-Line DDM-2
Терминатор представляет собой ответную часть к разъему в модуле АЭ со специальной распайкой

Держатель «SMH-01»

для комплексов A-Line PCI-1, DDM-1/2, DS-1 и ЮНИСКОП
Сила прижима
20 Н
Габаритные размеры
84 х 20 х 70 мм
Масса
200 г
Держатель «SMH-02»


для комплексов A-Line PCI-1, DDM-1/2, DS-1 и ЮНИСКОП
Используется с ПАЭ увеличенного размера
