Имитатор

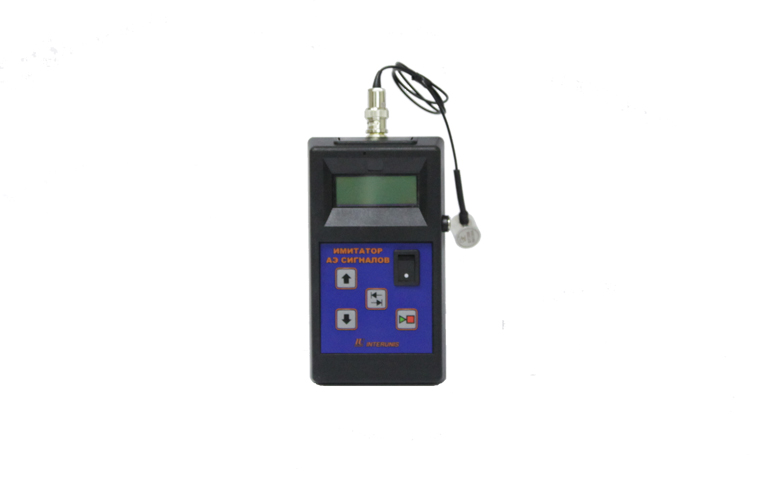

Имитатор импульсов акустической эмиссии

Имитатор акустико-эмиссионных сигналов предназначен для возбуждения упругих волн, имитирующих сигналы акустической эмиссии в контролируемом объекте.

  • Амплитуда импульсов от 10 до 300 В.
  • Частота импульсов от 1 до 10 Гц.
  • Возможность задавать время излучения импульсов.
  • Работа от батареи и от внешнего источника питания.
  • Малая потребляемая мощность.
  • Жидкокристаллический дисплей расширенного температурного диапазона позволяет комфортно работать при отрицательных температурах.
  • Дружественный интерфейс прибора и подробное описание значительно облегчают работу с Имитатором.

    Основные параметры
    Диапазон  амплитуды импульсов, В
    10 ÷ 300
    Относительная погрешность амплитуды импульсов в диапазоне 20 ÷ 300 В,%
    ± 5
    Диапазон частоты следования импульсов, Гц
    1 ÷ 10
    Относительная погрешность частоты следования импульсов, %
    ± 1
    Задаваемое время излучения, мин
    1 ÷ 60
    Параметры панели управления и индикации
    Количество кнопок управления, шт
    4
    Тип индикатора
    ЖКИ
    Размеры рабочей части ЖКИ, мм
    50х15
    Количество символов на ЖКИ, шт
    24 (2х12)
    Массогабаритные характеристики
    Габариты, мм
    155х80х30
    Вес, кг
    0,3
    Параметры электропитания
    Напряжение питания, В
    9
    Максимальная потребляемая мощность, Вт
    0,05
    Устойчивость к климатическим воздействиям
    Температурный диапазон, ˚С
    - 20 ÷ + 50
    Верхнее значение относительной влажности при 25˚ С, %
    95

    Имитатор может использоваться совместно с акустико-эмиссионным (АЭ) комплексом в следующих случаях:

    • для проверки работоспособности АЭ комплекса;
    • для калибровки преобразователей акустической эмиссии (ПАЭ) после установки их на контролируемый объект;
    • для определения скорости распространения и степени затухания упругих волн в контролируемом объекте;
    • для проверки правильности вычисления комплексом локационных координат источников акустической эмиссии непосредственно перед проведением контроля.
