- Блок сбора и обработки данных
- Модули, разветвители и предусилители
- Преобразователи акустической эмиссии
- Дополнительные составляющие
|
Ethernet Box Портативный АЭ комплекс сбора данных с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначен для совместного использования с любыми компьютерами (ноутбуками) |
|||||
|
Поставляется с комплексом |
«A-Line PCI-1» |
«A-Line DDM-1» |
«A-Line DDM-2» | «A-Line DS» |  |
|
Максимальное количество каналов |
16 |
32 |
40 | 16 | |
|
Габаритные размеры |
166 х 170 х 393 мм |
||||
|
Масса блока с максимальным количеством каналов |
10 кг |
11 кг | 11 кг | 10 кг | |
|
Питание комплекса |
~220В ± 5%, 50 ± 1 Гц |
||||
|
Максимальная потребляемая мощность |
450 Вт |
||||
|
Диапазон рабочих температур |
5 ÷ 40 °C |
||||
|
Ethernet Box XL Портативный АЭ комплекс сбора данных в корпусе увеличенных размеров с возможностью удаленного доступа по стандартному протоколу Ethernet 10/100 Base-Т. Предназначен для совместного использования с любыми компьютерами (ноутбуками) |
|||||
|
Поставляется с комплексом |
«A-Line PCI-1» |
«A-Line DDM-1» |
«A-Line DDM-2» | «A-Line DS» |
 |
|
Максимальное количество каналов |
40 |
64 |
80 | 32 | |
|
Габаритные размеры |
173 х 315 х 410 мм |
||||
|
Масса блока с максимальным количеством каналов |
12,5 кг |
15 кг | 15 кг | 12,5 кг | |
|
Питание комплекса |
~220В ± 5%, 50 ± 1 Гц |
||||
|
Максимальная потребляемая мощность |
550 Вт |
||||
|
Диапазон рабочих температур |
5 ÷ 40 °C |
||||
|

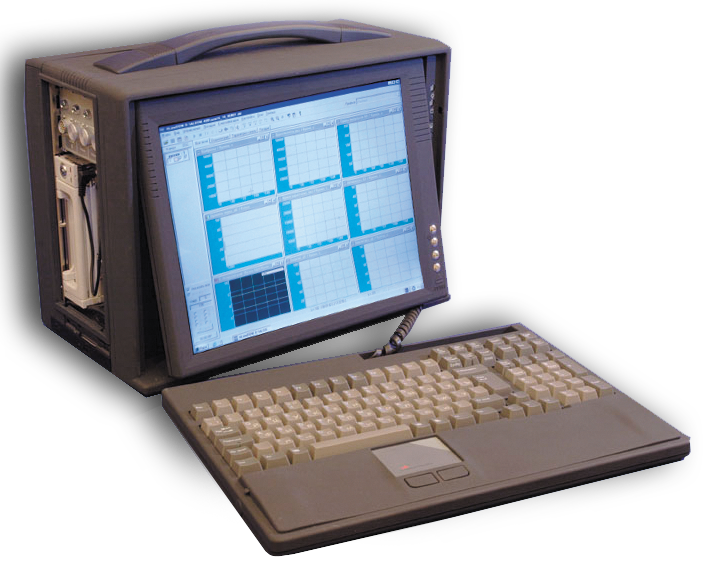

Portable Компактный переносной АЭ комплекс в индустриальном компьютере, предназначенный для измерений в полевых условиях |
|||||
|
Поставляется с комплексом |
«A-Line PCI-1» |
«A-Line DDM-1» |
«A-Line DDM-2» | «A-Line DS» |
 |
|
Максимальное количество каналов |
24 |
32 |
40 | 16 | |
|
Габаритные размеры |
437 х 290 х 234 мм |
||||
|
Масса блока с максимальным количеством каналов |
15 кг |
16 кг | 16 кг | 15 кг | |
|
Питание комплекса |
~220В ± 5%, 50 ± 1 Гц |
||||
|
Максимальная потребляемая мощность |
550 Вт |
||||
|
Диапазон рабочих температур |
5 ÷ 40 °C |
||||
|
Portable XL Компактный переносной АЭ комплекс в индустриальном компьютере увеличенных размеров, предназначенный для измерений в полевых условиях |
|||||
|
Поставляется с комплексом |
«A-Line PCI-1» |
«A-Line DDM-1» |
«A-Line DDM-2» | «A-Line DS» | |
|
Максимальное количество каналов (в стандартном исполнении) |
40 |
64 |
80 | 32 | |
|
Габаритные размеры |
497 х 305 х 226 мм |
||||
|
Масса блока с максимальным количеством каналов |
16 кг |
18 кг | 18 кг | 16 кг | |
|
Питание комплекса |
~220В ± 5%, 50 ± 1 Гц |
||||
|
Максимальная потребляемая мощность |
1000 Вт |
||||
|
Диапазон рабочих температур |
5 ÷ 40 °C |
||||
Для комплексов A-Line PCI-1
|
Предусилители сигналов акустической эмиссии семейства «ALP» |
|||||
|
ALP-01* |
ALP-01*Ex | ALP-02*Ex | ALP-02* |
  |
|
| Общие параметры | |||||
| Диапазон входного сигнала, В: | ±0,1 | ||||
| Коэффициент усиления, дБ: | 26 | 20 | |||
| Полоса пропускания, кГц: | от 25 до 500 | от 1 до 650 | |||
| Ослабление сигнала за пределами полосы пропускания, дБ/окт.: | 24 | 6 | |||
| Уровень шума, приведенного ко входу, мкВ, не более: | 5 | 6 | |||
| Входное сопротивление, кОм: | 100 | 500 | |||
| Сопротивление нагрузки, Ом | 50 | ||||
| Модель подключаемого кабеля: | BNC-* | ||||
| Максимальная длина подключаемого кабеля, м: | 350 | 150 | |||
| Электропитание | |||||
| Напряжение питания постоянного тока, В: | 24 ± 0,5 | 9 ± 1,5 | |||
| Потребляемая мощность, Вт, не более | 0,9 | 0,6 | |||
| Массогабаритные характеристики | |||||
| Габаритные размеры (Д×Ш×В), мм, не более: | 85х30х35 | 95х60х50 | |||
| Масса, кг, не более: | 0,15 | 0,3 | |||
|
Условия эксплуатации |
|||||
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 |
||||
|
Маркировка взрывозащиты: |
- |
0Ex ia IIC T5 Ga X | - | ||
|

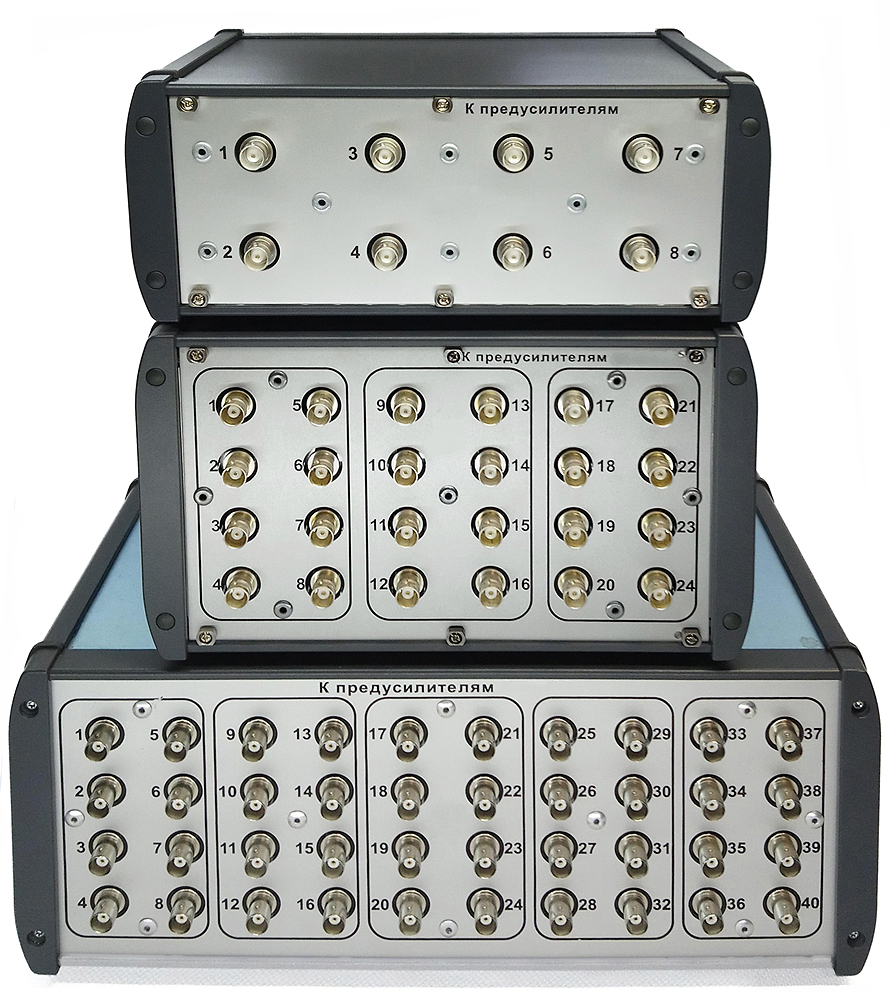

Промежуточные усилители семейства «ALB» |
|||||
|
Общие параметры |
 |
||||
| Количество каналов, шт.: - для ALB-01-8 - для ALB-01-16 - для ALB-01-24 - для ALB-01-40 |
8 16 24 40 |
||||
| Напряжение питания постоянного тока внешних устройств, В | 9 | ||||
| Диапазон входного сигнала, В | ±1 | ||||
| Коэффициент усиления, дБ | 6 | ||||
| Полоса пропускания, кГц | от 1 до 2200 | ||||
| Входное сопротивление, Ом | 50 | ||||
| Сопротивление нагрузки, Ом | 50 | ||||
| Модель подключаемого кабеля | APG-* | ||||
| Максимальная длина подключаемого кабеля, м | 10 | ||||
| Электропитание | |||||
| Напряжение питания постоянного тока, В | от 20 до 25 | ||||
|
Потребляемая мощность одного канала, Вт, не более |
0,7 |
||||
|
Массогабаритные характеристики |
|||||
|
Габаритные размеры (Д×Ш×В), мм, не более: - для ALB-*-8 - для ALB-*-16 - для ALB-*-24 - для ALB-*-40 |
255х200х110 255х200х160 255х200х160 360х200х160 |
||||
|
Масса, кг, не более - для ALB-*-8 - для ALB-*-16 - для ALB-*-24 - для ALB-*-40 |
2,5 3,0 4,0 7,0 |
||||
|
Условия эксплуатации |
|||||
| Рабочие условия измерений: - температура окружающего воздуха, °С |
от -40 до +85 | ||||
| Маркировка взрывозащиты | [Ex ia Ga] IIC | ||||
Для комплексов A-Line DDM-1
|
Модули цифровой обработки и передачи параметров акустической эмиссии «ALM-01» |
||
| Общие параметры |
 |
|
| Диапазон входного сигнала, В | ±0,08 | |
| Коэффициент усиления (с шагом 1 дБ), дБ | от 20 до 60 | |
| Частоты среза переключаемых НЧ-фильтров, кГц | 100, 250, 350, 500 | |
| Частоты среза переключаемых ВЧ-фильтров, кГц | 30, 50, 100, 150 | |
| Крутизна среза АЧХ фильтров, дБ/окт. | 24 | |
| Уровень шума, приведенного ко входу, мкВ, не более | 5 | |
| Входное сопротивление, кОм | 100 | |
| Модель подключаемого кабеля | AM1-1 | |
| Максимальная длина подключаемого кабеля, м | 100 | |
| Калибратор | ||
| Амплитуда излучаемых импульсов, В | от 10 до 140 | |
| Частота излучаемых импульсов, Гц | 1 | |
| Параметрические входы | ||
| Количество параметрических входов индикации тока, шт. | 1 | |
| Количество параметрических входов индикации напряжения, шт. | 2 | |
| Количество параметрических входов индикации внутренней температуры, шт. | 1 | |
| Максимальная частота обновления значений, Гц | 1 | |
| Разрядность АЦП, бит | 12 | |
| Диапазон индикации тока, мА | ±25 | |
| Входное сопротивление параметрического входа индикации тока, Ом | 200 | |
| Диапазон индикации напряжения, В | ±5 | |
| Входное сопротивление параметрического входа индикации напряжения, кОм | 200 | |
| Диапазон индикации внутренней температуры, °С | от -40 до +125 | |
| Электропитание | ||
| Напряжение питания постоянного тока, В: - от блока сбора данных - внешнее автономное |
от 36 до 72 от 4,8 до 5,2 |
|
| Потребляемая мощность, Вт, не более | 2 | |
| Массогабаритные характеристики | ||
|
Габаритные размеры (Д×Ш×В), мм, не более |
155×85×45 |
|
|
Масса, кг, не более |
0,7 |
|
|
Условия эксплуатации |
||
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -30 до +60 |
|
Для комплексов A-Line DDM-2
|
Модули цифровой обработки и передачи параметров акустической эмиссии «ALM-02» |
||
| Общие параметры |
  |
|
| Диапазон входного сигнала, В: - для ALM-02A* - для ALM-02E* |
±0,18 ±0,1 |
|
| Коэффициент усиления, дБ | 36 | |
| Полоса пропускания, кГц | от 15 до 650 | |
| Ослабление сигнала за пределами полосы пропускания, дБ/окт. | 20 | |
| Уровень СКЗ собственного шума, приведенного ко входу, мкВ, не более: - в диапазоне частот от 100 до 300 кГц - в диапазоне частот от 30 до 500 кГц - в диапазоне частот от 15 до 650 кГц |
3 4 5 |
|
| Входное сопротивление, кОм | 90 | |
| Модель подключаемого кабеля: - для ALM-02A* - для ALM-02E* |
BNCI-* AM2-* |
|
| Максимальная длина подключаемого кабеля, м: - для кабеля BNCI-1 - для кабеля BNCI-2 - для кабеля AM2-* |
150 200 30 |
|
| Калибратор | ||
| Амплитуда излучаемых импульсов, В: - для ALM-02A* - для ALM-02E* |
от 10 до 120 - |
|
| Частота излучаемых импульсов, Гц: - для ALM-02A* - для ALM-02E* |
1 - |
|
| Параметрические входы | ||
|
Количество параметрических входов индикации внутренней температуры, шт. |
1 |
|
|
Максимальная частота обновления значений, Гц |
1 |
|
| Разрядность АЦП, бит | 14 | |
| Диапазон индикации внутренней температуры, °С | от -40 до +125 | |
| Электропитание | ||
| Напряжение питания постоянного тока, В: - для ALM-02A* - для ALM-02E* |
от 18 до 75 от 3,3 до 6 |
|
| Потребляемая мощность, Вт, не более: - для ALM-02A* - для ALM-02E* |
1,8 1,5 |
|
| Массогабаритные характеристики | ||
| Габаритные размеры (Д×Ш×В), мм, не более: - для ALM-02A* - для ALM-02E* |
155×65×50 155×65×60 |
|
| Масса, кг, не более: - для ALM-02A* - для ALM-02E* |
0,6 1 |
|
| Условия эксплуатации | ||
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -30 до +60 |
|
| Разветвители семейства «ALMB» | ||
| Общие параметры |
|
|
| Количество подключаемых модулей «ALM*», шт.: - для ALMB-*-1 - для ALMB-*-2 - для ALMB-*-4 |
1 2 4 |
|
| Напряжение питания постоянного тока внешних устройств, В: - для ALMB-01-* - для ALMB-02E-* |
от 18 до 75 от 4 до 6 |
|
| Модель подключаемого кабеля | BNCI-* | |
| Максимальная длина подключаемого кабеля, м: - для кабеля BNCI-1 - для кабеля BNCI-2 |
150 200 |
|
| Электропитание | ||
| Напряжение питания постоянного тока, В | от 18 до 75 | |
| Потребляемая мощность, Вт, не более: - для ALMB-01-* - для ALMB-02E-* |
2 5 |
|
| Массогабаритные характеристики | ||
| Габаритные размеры (Д×Ш×В), мм, не более: - для ALMB-01-* - для ALMB-02E-* |
165×120×70 260×180×110 |
|
| Масса, кг, не более: - для ALMB-01-* - для ALMB-02E-* |
3 5 |
|
| Условия эксплуатации | ||
| Рабочие условия измерений: - температура окружающего воздуха, °С |
от -30 до +60 | |
Для комплексов A-Line DS-1
|
Модуль цифровой обработки и передачи параметров АЭ «ALC-01» |
||
|
Диапазон входного сигнала |
± 0,1 В |
 |
|
Коэффициент усиления |
22 дБ |
|
|
Полоса пропускания |
от 4 до 800 кГц |
|
|
Ослабление сигнала за пределами полосы пропускания |
12 дБ/окт. | |
|
Разрядность АЦП |
16 бит |
|
|
Максимальная частота преобразования АЦП |
10 МГц |
|
|
Уровень шума, приведенного ко входу |
4 мкВ |
|
|
Входное сопротивление |
100 кОм |
|
|
Напряжение питания постоянного тока |
от 4,0 до 7,5 В |
|
|
Потребляемая мощность |
1,2 Вт |
|
|
Рабочий температурный диапазон |
- 30 ÷ + 60 °C |
|
|
Преобразователи акустической эмиссии GT200 и GT200B* |
||
|
Параметры |
Значение |
    |
|
Тип |
резонансный |
|
|
Коэффициент электроакустического преобразования |
>60 дБ отн. 1В/(м/с) |
|
|
Рабочая частота |
180 кГц |
|
|
Полоса пропускания |
130 (100)* ÷ 200 кГц |
|
|
Электрическая ёмкость |
350 ÷ 500 пФ |
|
|
Сопротивление изоляции |
> 100 МОм |
|
|
Температурный диапазон |
-55 ÷ + 120ºС |
|
|
Материал корпуса |
титановый сплав |
|
|
Длина встроенного кабеля |
2 м (0.5 м*) |
|
|
Масса (без кабеля) |
15 (20)* г |
|
|
Тип соединения |
BNC-S58P (CP-50-74ФВ)
2РМ14КПН4Г1В1* |
|
|
Преобразователи акустической эмиссии GT205 и GT205В* |
||
|
Тип |
низкочастотный |
   |
|
Коэффициент электроакустического преобразования |
>70 дБ отн. 1В/(м/с) |
|
|
Рабочая частота |
50 кГц |
|
|
Полоса пропускания |
40 ÷ 100 кГц |
|
|
Электрическая ёмкость |
350 ÷ 500 пФ |
|
|
Сопротивление изоляции |
> 100 МОм |
|
|
Температурный диапазон |
-55 ÷ + 120ºС |
|
|
Материал корпуса |
титановый сплав |
|
|
Длина встроенного кабеля |
2 м (0.5 м*) |
|
|
Масса (без кабеля) |
45 г |
|
|
Тип соединения |
BNC-S58P (CP-50-74ФВ)
2РМ14КПН4Г1В1* |
|
|
Преобразователи акустической эмиссии GT300 |
||
|
Тип |
широкополосный |
  |
|
Коэффициент электроакустического преобразования |
>50 дБ отн. 1В/м/с |
|
|
Рабочая частота |
280 кГц |
|
|
Полоса пропускания |
100 ÷ 800 кГц |
|
|
Электрическая ёмкость |
400 ÷ 500 пФ |
|
|
Сопротивление изоляции |
> 100 МОм |
|
|
Температурный диапазон |
-55 ÷ + 120 Сº |
|
|
Материал корпуса |
титановый сплав |
|
|
Длина встроенного кабеля |
2 м |
|
|
Масса (без кабеля) |
15 г |
|
|
Тип соединителя |
BNC-S58P (CP-50-74ФВ) |
|
|
Преобразователи акустической эмиссии SR190 и SR190Ex* |
||
|
Тип |
резонансный |
 |
|
Коэффициент электроакустического преобразования |
>60 дБ отн. 1В/(м/с) |
|
|
Рабочая частота |
180 кГц |
|
|
Полоса пропускания |
150 ÷ 200 кГц |
|
|
Электрическая ёмкость |
400 ÷ 500 пФ |
|
|
Температурный диапазон |
-50 ÷ + 100ºС |
|
|
Материал корпуса |
нержавеющая сталь |
|
|
Габаритные размеры корпуса (без кабеля) |
Ø17х17,5 мм |
|
|
Масса (без кабеля) |
24 |
|
|
Электрический разъём преобразователя |
SMA |
|
|
Соединительный кабель |
SMA→BNC
SMA→ Weipu SF1210/P3 * |
|
|
Преобразователь акустической эмиссии SNK-15 |
||
| Тип | Полосовой, без предусилителя |  |
| Диапазон толщин стенки объекта | 9 ÷ 26 мм | |
| Диапазон частот | 30 ÷ 150 кГц | |
| Коэффициент преобразования на резонансной частоте | Более 400·106 В/м | |
| Рабочий диапазон температур | - 30 ÷ + 80 ºС | |
| Габаритные размеры корпуса (без кабеля) | Ø22,5х24 мм | |
| Электрический разъём преобразователя | SMA | |
| Соединительный кабель | SMA→BNC** | |
| Длина соединительного кабеля | 350***мм | |
|
Преобразователи акустической эмиссии SNK-20P |
||
|
Тип |
резонансный, без предусилителя |
 |
|
Коэффициент преобразования на резонансной частоте |
Более 200·106 В/м |
|
|
Диапазон частот |
30 ÷ 150 кГц |
|
|
Электрическая ёмкость |
400 ÷ 500 пФ |
|
|
Температурный диапазон |
-30 ÷ + 80ºС |
|
|
Длина соединительного кабеля |
350***мм |
|
|
Габаритные размеры корпуса (без кабеля), мм |
Ø20х24 мм |
|
|
Тип соединителя |
2РМТ14КПЭ4Г1В1В |
|
|
*во взрывозащищенном исполнении **по заказу возможно оснащение прямыми и угловыми разъёмами типа FME, Lemo, MCX, MMCX, SMA, UHF; ***по заказу – от 100 до 1000 мм |
||
|
Разветвительный кабель «APM-1» для комплексов A-Line PCI-1 |
||
|
Тип кабеля |
RG-174 A/U |
 |
|
Центральная токопроводящая жила |
медная, лужёная многопроволочная |
|
|
Изоляция |
полиэтилен |
|
|
Наружный диаметр |
2,8 мм |
|
|
Волновое сопротивление |
50 Ом |
|
|
Тип соединения с системным блоком |
DHS-26F |
|
|
Максимальное количество подсоединяемых каналов через одну косичку |
8 |
|
|
Температурный диапазон |
- 40 ÷+ 75 ºС |
|
| Разветвительный кабель «AM2M-1» для комплексов A-Line DDM-2 | ||
| Кабель для подключения линий к входу линий основного блока |  |
|
|
Кабель «BNC-1» для комплексов A-Line PCI-1, DDM-2, DS-1 и ЮНИСКОП |
||
|
Тип кабеля |
РК 50-2-16 /коаксиальный/ |
 |
|
Центральная токопроводящая жила |
медная, лужёная многопроволочная |
|
|
Изоляция |
полиэтилен |
|
|
Наружный диаметр |
3,2 мм |
|
|
Волновое сопротивление |
50 Ом |
|
|
Тип соединения |
СР50-74ФВ |
|
|
Температурный диапазон |
- 30 ÷ + 80 ºС |
|
|
Кабель «AM1-1» для комплексов A-Line DDM-1 |
||
|
Тип кабеля |
экранированная витая пара (7 пар) |
 |
|
Изоляция |
ПВХ |
|
|
Оболочка |
ПВХ |
|
|
Сечение проводника, AWG |
24 |
|
|
Волновое сопротивление |
75 Ом |
|
|
Тип соединения, подключаемого на вход модуля |
РС-19АТВ |
|
|
Тип соединения, подключаемого на выход модуля |
РС-10АТВ |
|
|
Температурный диапазон |
- 20 ÷+ 50 ºС |
|
|
Переходник для кабеля «AM1-1» для комплексов A-Line DDM-1 |
||
|
Тип соединения 1 |
РС-10АТВ |
 |
|
Тип соединения 1 |
РС-19АТВ |
|
|
Корпус |
алюминиевый сплав |
|
|
Терминатор «AM1T-1» для комплексов A-Line DDM-1 |
||
|
Терминатор представляет собой ответную часть к блочному разъему (в модуле АЭ) РС-10 ТВ со специальной распайкой |
 |
|
| Терминатор «AM2T-1» для комплексов A-Line DDM-2 | ||
| Терминатор представляет собой ответную часть к разъему в модуле АЭ со специальной распайкой |  |
|
|
Держатель «SMH-01» для комплексов A-Line PCI-1, DDM-1/2, DS-1 и ЮНИСКОП |
||
|
Сила прижима |
20 Н |
 |
|
Габаритные размеры |
84 х 20 х 70 мм |
|
|
Масса |
200 г |
|
| Держатель «SMH-02» для комплексов A-Line PCI-1, DDM-1/2, DS-1 и ЮНИСКОП | ||
| Используется с ПАЭ увеличенного размера |  |
|
